MSR Electronic Multi-Sensor-Controller MSC Çoklu Gaz Sensörü Kontrol Paneli
MSR Electronic PolyGard® MSC, toksik ve yanıcı gazların, soğutucu akışkanların ve oksijen seviyelerinin sürekli izlenmesi için geliştirilmiş profesyonel bir çoklu sensör kontrol panelidir. Modern mikro-teknoloji tabanlı bu kontrol ünitesi; hem bağımsız çalışabilen yerel bir gaz alarm kontrolörü olarak hem de DGC veri yolu sistemi içinde entegre bir bileşen olarak kullanılabilir.
MSC paneli, SC/MC serisi sensörler için esnek bir altyapı sunar. Cihaz üzerinde farklı gaz tiplerine sahip SC sensörler için 2 adet local bus yuvası, MC sensörler için ise 4–20 mA sinyalli 3 adet analog giriş bulunur. Toplamda maksimum 3 sensör bağlanabilir. Opsiyonel olarak, ATEX uyumlu 1 adet SSAX sensör SC yuvasına bağlanabilir; bu durumda başka sensör bağlantısı yapılmaz. Panel, ölçüm değerlerini sürekli izler; ön alarm ve ana alarm eşikleri aşıldığında ilgili alarm rölelerini devreye alır.
Haberleşme tarafında MSC; RS-485 fieldbus üzerinden DGC protokolü ile iletişim kurar ve Modbus RTU desteği ile daha geniş otomasyon entegrasyonlarına uyum sağlar. Alarm röleleri, hem yerel ölçüm sinyallerine göre hem de DGC sistemi üzerinden kontrol edilebilir. Kart üzerinde ve bağlı sensörlerde bulunan SIL2 uyumlu self-monitoring yapısı; dahili hata, local bus haberleşme hatası ya da 4–20 mA giriş/çıkış arızaları durumunda fault mesajı üretir.

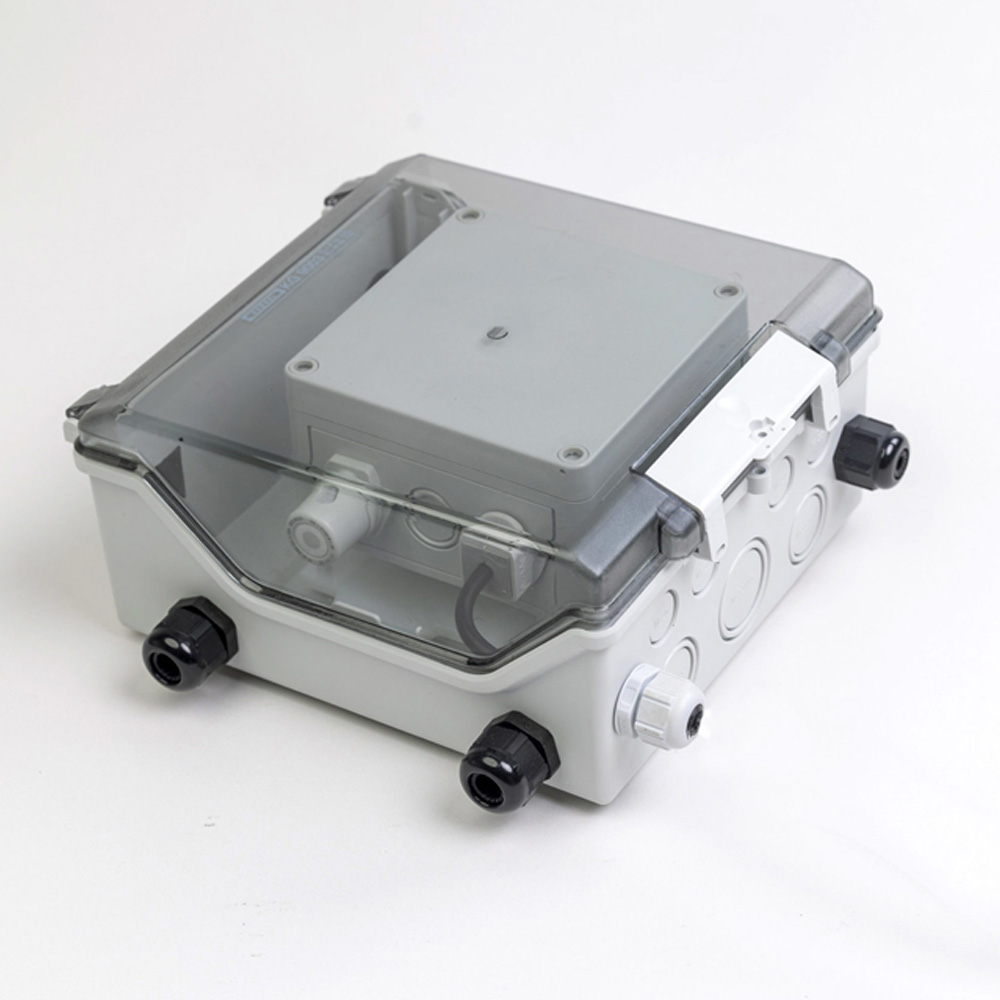

Opsiyonel LCD ekran, 3 renkli durum LED’i, buzzer, onay/test fonksiyonları için dijital girişler, farklı besleme seçenekleri ve UPS desteği sayesinde MSC; çok sayıda ticari ve endüstriyel gaz algılama uygulamasına kolayca uyarlanabilir. C tipi muhafazaya sahip versiyon, sıçrayan suya karşı koruma istenen uygulamalarda WJP Water Jet Protection muhafaza içine de yerleştirilebilir.
Genel Özellikler
- Çoklu sensör mimarisi: 2 adet local bus SC sensör yuvası ve 3 adet 4–20 mA analog MC sensör girişi ile aynı panel üzerinde esnek yapı.
- Maksimum 3 sensör kapasitesi: SC ve MC sensör kombinasyonlarıyla toplam 3 sensöre kadar bağlantı imkânı veya tek bir SSAX ATEX sensör desteği.
- Gaz alarmı ve arıza yönetimi: 2 alarm rölesi ve 1 adet fault rölesi ile saha alarm ve arıza senaryolarını yönetebilme.
- Gelişmiş haberleşme: RS-485 üzerinden DGC protokolü ve Modbus RTU ile bina otomasyonu ve merkezi sistem entegrasyonu.
- SIL uyumlu geliştirme süreci: Kart üzerinde ve sensörlerde self-monitoring, hardware watchdog ve fonksiyon gözetimi ile yüksek işletme güvenliği.
- Opsiyonel kullanıcı arayüzü: 2 satırlı LCD ekran, menü kontrollü keypad, 3 renkli durum LED’i ve buzzer seçenekleri.
- Kolay bakım: Modüler ve değiştirilebilir sensör yapısı sayesinde yerinde kalibrasyon veya hızlı sensör değişimi.
- Dayanıklı endüstriyel tasarım: Ters polarite, aşırı yük ve kısa devre korumaları; IP65 muhafaza ve duvar montajına uygun kompakt yapı.
Uygulama Alanları
MSC kontrol paneli; ticari ve endüstriyel tesislerde toksik ve yanıcı gazların algılanması, soğutucu gaz izleme ve oksijen kontrolü için tasarlanmıştır. Otoparklar, teknik hacimler, makine daireleri, soğutma tesisleri, proses alanları, laboratuvarlar ve HVAC bağlantılı izleme noktaları tipik kullanım alanları arasında yer alır. Yüksek elektromanyetik girişim bulunan endüstriyel ortamlarda ise uygulama bazında ilave teknik değerlendirme yapılması tavsiye edilir.
Stand-Alone Kullanım
MSC, SC / MC / SSAX sensörlerle bağımsız bir gaz alarm kontrol paneli olarak görev yapabilir.
DGC Veri Yolu Entegrasyonu
DGC bus sistemi içinde akıllı saha kontrol modülü olarak çalışabilir ve merkezi sisteme ölçüm/alarm bilgisi aktarabilir.
Teknik Özellikler
| Parametre | Değer / Açıklama |
|---|---|
| Ürün Adı | MSR Electronic PolyGard® Multi-Sensor-Controller MSC |
| Kullanım Amacı | Toksik ve yanıcı gazlar, soğutucu akışkanlar ve oksijen seviyelerinin sürekli izlenmesi |
| SC Sensör Bağlantısı | 2 adet local bus SC sensör slotu |
| MC Sensör Bağlantısı | 3 adet 4–20 mA analog giriş |
| SSAX Sensör Desteği | Opsiyonel 1 adet ATEX uyumlu SSAX sensör (bu durumda başka sensör bağlanmaz) |
| Toplam Sensör Kapasitesi | Maksimum 3 sensör |
| Besleme Gerilimi (MSC) | 24 V DC ±20 %, ters polarite korumalı / 24 V AC ±15 % (güç sınırlı) |
| DGC Bus üzerinden besleme | 16–29 V DC, ters polarite korumalı |
| Güç Tüketimi – Kart | Maks. 60 mA (1.5 VA), sensörsüz ve WAO olmadan |
| Güç Tüketimi – SC / SSAX sensör başına | Maks. 40 mA (1.0 VA) |
| Güç Tüketimi – MC sensör başına | Maks. 75 mA (1.8 VA) |
| Horn / Warning Light yükü | Maks. 40 mA (1.0 VA) |
| Alarm Rölesi | 2 adet, 250 V AC 5 A / 30 V DC 2 A, potansiyelsiz SPDT kontak |
| Arıza Rölesi | 1 adet, alarm rölesi olarak konfigüre edilebilir; 250 V AC 5 A / 30 V DC 2 A, potansiyelsiz SPDT |
| Transistor Çıkışı | 2 adet, 24 V DC / 0.1 A, artı anahtarlama; sadece 24 V DC beslemede |
| Dijital Giriş | 2 adet, potansiyelsiz |
| Analog Giriş | 3 adet, 4–20 mA, aşırı yük ve kısa devre korumalı, giriş direnci 130 Ω |
| Analog Çıkış | 1 adet, oransal, aşırı yük ve kısa devre korumalı, yük ≤ 500 Ω |
| Analog Çıkış Skalası | 4–20 mA = ölçüm aralığı; 3.3–<4 mA toleranslı underrange; pellistor için 2.4–<4 mA toleranslı underrange; >20–21.2 mA toleranslı overrange; ≥21.2 mA hata overrange; ≤2.0 mA arıza; ≤1.0 mA işlemci veya besleme arızası |
| Local Bus Beslemesi | 2 adet çıkış, 5 V DC, maks. 250 mA, aşırı yük / kısa devre / ters polarite korumalı |
| Local Bus | 1-wire / 19200 Baud |
| Field Bus | RS-485 / 19200 Baud |
| Tool Bus | 2-wire / 19200 Baud |
| Modbus RTU | RS-485 üzerinden ölçüm değerleri ve alarm kademelerinin iletimi |
| Çalışma Sıcaklığı | -25 °C ... +60 °C |
| Nem | %15–95 RH, yoğuşmasız |
| Basınç | 80–120 kPa |
| Önerilen Depolama Sıcaklığı | -20 °C ... +65 °C (sensörsüz) |
| Önerilen Depolama Süresi | Yaklaşık 6 ay |
| Depolama Nemi | %20–90 RH, yoğuşmasız |
| Muhafaza Tipi | Tip C / E, polikarbonat |
| Alevlenebilirlik Sınıfı | UL 94 V2 |
| Muhafaza Rengi | RAL 7035 benzeri açık gri |
| Muhafaza Ölçüsü – Tip C | 130 x 130 x 75 mm |
| Muhafaza Ölçüsü – Tip E | 130 x 130 x 99 mm |
| Ağırlık | Maks. 0.6 kg |
| Koruma Sınıfı | IP65 / NEMA 4X |
| Montaj | Duvar montajı |
| Kablo Girişleri | Standart 6 x M20/25 |
| Bağlantı Tipi – Local Bus | Takılabilir 3 pin konnektör |
| Bağlantı Tipi – Dijital Giriş / Analog Çıkış | Vidalı terminal, 0.25–1.3 mm² |
| Bağlantı Tipi – Besleme / Röle / Field Bus | Vidalı terminal, 0.25–2.5 mm² |
Dinamik giriş empedansına sahip alıcılar için analog çıkış hattında 470 Ω seri bağlama direnci önerilir. Daha uzun depolama sürelerinde sıfır nokta kontrolü ve gerekirse re-kalibrasyon tavsiye edilir.
Standartlar, Direktifler ve Uygunluk
| Başlık | Detay |
|---|---|
| Direktifler | EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU, CE |
| Temel Standart | EN IEC 61010-1:2010 |
| Uygunluk | EN 50271, EN 50270 Type I, EN IEC 61508-1–3, EN 50402, EN IEC 62990-1 Type SM, EN 50104, EN 14624, EN 378 |
| Opsiyonel Uygunluk | ANSI/UL 61010-1, CAN/CSA-C22.2 No. 61010-1 |
| Garanti | Sensör için 1 yıl (zehirlenme veya aşırı yük hariç), cihaz için 2 yıl |
Opsiyonlar
LCD Ekran
2 satır, her satırda 16 karakter; 2 renk arka aydınlatmalı LC display.
6 butonlu menü kontrollü kullanım.
Güç tüketimi: 5 V, 60 mA, 0.3 VA
Sıcaklık aralığı: -20 °C ... +60 °C
WAO Durum LED / Buzzer
Kırmızı / sarı / yeşil durum göstergesi: alarm, arıza, çalışma, servis.
Akustik basınç: > 85 dB(A) @ 0.1 m
Frekans: 2300 Hz ± 300 Hz
Koruma sınıfı: IP65
100–240 V AC Güç Kaynağı
Geniş giriş: 100–240 V AC, 50/60 Hz
Tip 5 çıkış gücü: 5 VA
Tip 7 çıkış gücü: 15 VA
UPS Seçeneği
Sadece tip 7 güç kaynağı ile birlikte kullanılabilir.
2 x 12 V, 0.8 Ah akü
Yedek çalışma süresi: > 60 dakika
Akü beklenen ortalama ömrü: 3 yıl
Sıcaklık aralığı: -5 °C ... +30 °C
Sensör Bağlantı Seçenekleri
MSC, maksimum 3 sensöre kadar farklı bağlantı senaryoları sunar. SC sensörler local bus üzerinden, MC sensörler 4–20 mA analog girişler üzerinden bağlanır. SSAX1-2 veya SSAX1-1 ATEX sensör seçeneğinde ise panel yalnızca tek bir SSAX sensörle kullanılır.
| MSC Sensör Yapısı | SC Sensör Sayısı (Local Bus_1 / _2) | MC Sensör Sayısı (4–20 mA) | SSAX Sensör |
|---|---|---|---|
| Seçenek 1 | 0 | 0 | 1 adet SSAX1-2 veya SSAX1-1 |
| Seçenek 2 | 0 | 1–3 | 0 |
| Seçenek 3 | 1 | 0–2 | 0 |
| Seçenek 4 | 2 | 0–1 | 0 |
Sipariş Modeli Yapısı ve Filtrelenebilir Seçenekler
MSC ürün ailesinde sipariş kodu; muhafaza, güç kaynağı, WAO göstergesi, ekran, sensör slot tipi, dijital giriş yapısı ve ek opsiyonlar gibi parametrelere göre oluşturulur. Aşağıdaki filtre alanları ile ihtiyaç duyduğunuz panel özelliklerini seçebilir, alt tablodan seçeneklerin anlamlarını inceleyebilirsiniz.
MSC2-C-230323000
Bu alan, datasheet’teki sipariş yapısını anlamayı kolaylaştırmak için hazırlanmış örnek bir konfigürasyon gösterimidir.
| Parametre | Kod | Açıklama |
|---|---|---|
| Ek Opsiyon | 0 | İlave opsiyon yok |
| Ek Opsiyon | A | UL/CSA 61010-1 versiyonu (housing C, E) |
| Warning device / WAO | 0 | Yerleşik warning device yok |
| Warning device / WAO | 4 | Buzzer ve durum LED’i mevcut (kırmızı / sarı / yeşil) |
| Ekran | 0 | Ekran yok |
| Ekran | 2 | Ekran / keypad mevcut |
| Sensör versiyonu | 3 | 3 x analog input |
| Sensör versiyonu | 5 | 1 x SSAX1-2 (Zone 2) ATEX uyumlu sensör slotu |
| Sensör versiyonu | 6 | 1 x SSAX1-1 (Zone 1) ATEX uyumlu sensör slotu |
| Dijital giriş | 2 | 2 x digital input |
| Dijital giriş | 4 | 1 x digital input + muhafaza üzerinde 1 x reset button |
| Çıkış sinyali | 3 | Analog output ve RS-485, DGC protocol (Modbus dahil) |
| Alarm röleleri | 3 | 3 x alarm rölesi |
| Besleme | 2 | 24 V DC / AC |
| Besleme | 5 | 100–240 V AC / 24 V DC, 5 VA |
| Besleme | 7 | 100–240 V AC / 24 V DC, 15 VA |
| Besleme | 9 | UPS, 100–240 V AC / 24 V DC, 15 VA, 0.8 Ah |
| Muhafaza | 0 | Muhafazasız |
| Muhafaza | C | Housing Type C, 130 x 130 x 75 mm |
| Muhafaza | E | Housing Type E, 130 x 130 x 99 mm |
Notlar :
1) SSAX1-2 seçeneği yalnızca SSAX1-2-S4XX-A-10-K5 (Zone 2) ile mümkündür.
2) MSB version ile kullanılamaz.
3) Çıkış gücü sınırlı olduğundan, bağlanabilecek sensör sayısı besleme tipine göre kontrol edilmelidir.
4) 15 VA besleme ve ekran kombinasyonunda yalnızca Housing Type E kullanılabilir.
Standart Versiyon
Multi-Sensor-Controller MSC, housing type C, 24 V DC, WAO olmadan, RS-485 ile DGC & Modbus protocol, 2 x digital input, 3 x analog input, display olmadan, ek opsiyon olmadan.
Sipariş No : MSC2-C-230322000

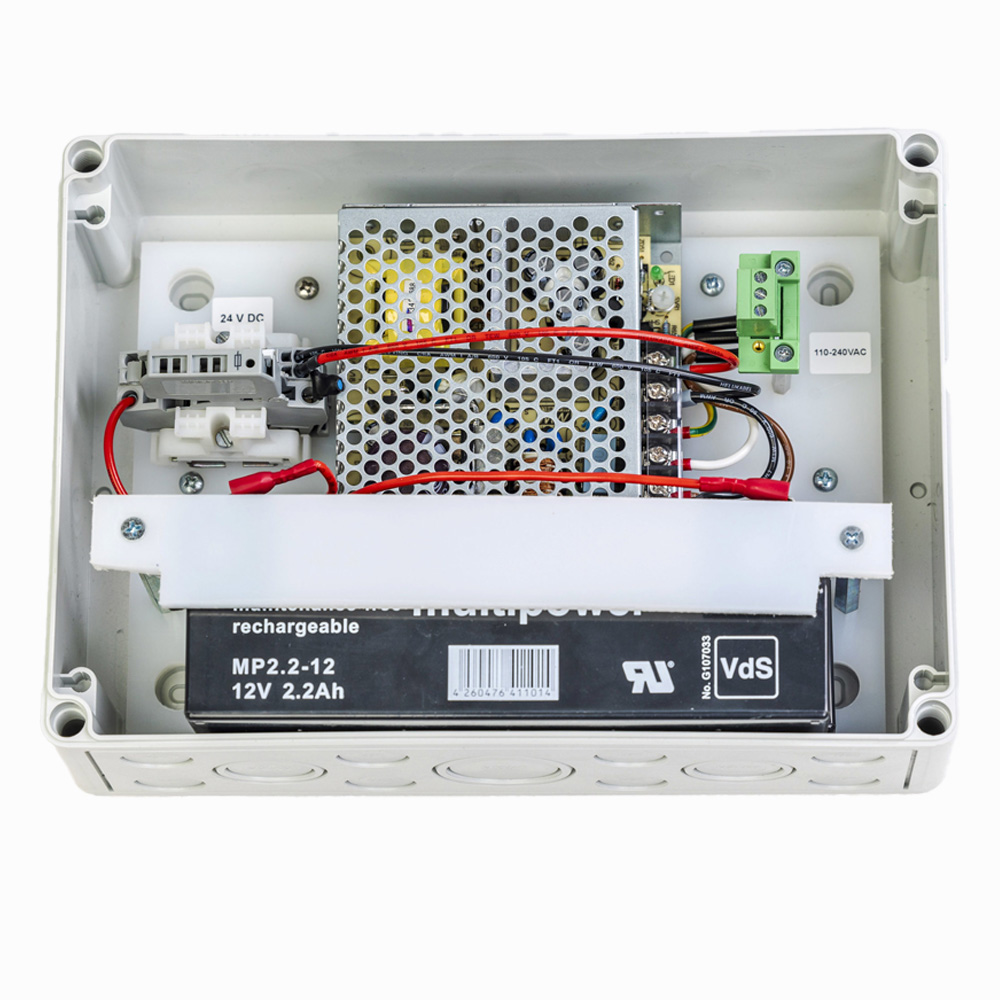

Aksesuarlar
Besleme ve Sensör Sayısı İlişkisi
SC ve MC sensör başlıklarının güç ihtiyacı kullanılan ölçüm prensibine göre değişir. Bu nedenle besleme tipine göre bağlanabilecek maksimum sensör sayıları dikkate alınmalıdır.
| Besleme Tipi | SC1 Serisi | MC Serisi | Açıklama |
|---|---|---|---|
| 24 V DC | 2 / 1 | 3 | SC ve MC kombinasyonunda tipik maksimum yapı |
| 24 V AC | 2 / 1 | 0 | AC beslemede MC tarafında sınırlama dikkate alınmalıdır |
| 230 V AC 5 VA | 2 / 1 / 1 | 3 | 5 VA versiyonunda sensör başlığı sayısı tabloya göre seçilmelidir |
| 230 V AC 15 VA | 2 / 1 | 3 | 15 VA versiyonu daha esnek saha kullanımına uygundur |
Not: Aynı gaz veya aynı gaz grubundaki iki adet SC sensör başlığını birlikte bağlamayınız.
Çalışma Gerilimi Bağlantısı
MSC, 24 V DC / AC, 100–240 V AC 5 VA, 100–240 V AC 15 VA ve opsiyonel UPS destekli besleme yapılarına göre farklı bağlantı terminal düzenlerine sahiptir. UL versiyonu ile standart versiyonun terminal atamaları farklı olabilir. Besleme seçimi yapılırken sensör başlık sayısı ve ekran/WAO gibi opsiyonların güç gereksinimi birlikte değerlendirilmelidir.
Type 2: 24 V DC ±20 % / 24 V AC ±15 %
Type 5: 100–240 V AC, 50/60 Hz, 5 VA
Type 7 & 9: 100–240 V AC, 50/60 Hz, 15 VA
Option UPS: 2 x 12 V / 0.8 Ah
Saha Cihazları ve Alarm Bağlantıları
Panel üzerinde Alarm 1, Alarm 2 ve Fault röleleri; field bus bağlantıları; 4–20 mA analog girişler; digital input’lar; local bus sensör bağlantıları; analog output; horn ve flaşör çıkışları tek panel üzerinde organize edilmiştir. Röleler enerjisiz çizim mantığına göre gösterilir ve işletmede Alarm ON durumunda röle OFF mantığı uygulanır.
| Bağlantı Alanı | Açıklama |
|---|---|
| Röle Alarm 1 / Alarm 2 / Fault | Maks. 250 V AC kontak kapasitesi, potansiyelsiz saha alarm kontrolü |
| Field Bus | Bus_A / Bus_B üzerinden DGC haberleşmesi |
| Dijital Girişler | DI_1 ve DI_2; potansiyelsiz girişler, onay/test/reset uygulamaları için |
| Local Bus 1 / 2 | SC / SSAX sensör bağlantıları |
| Analog Output | AO_01; açık 4–20 mA / köprülenmiş 2–10 V yapılandırması |
| Analog Input | AI_01, AI_02, AI_03; 3 adede kadar MC sensör için 24 VDC, GND ve 4–20 mA bağlantısı |
| Alarm Yükleri | Horn ve flashing light çıkışları |
| Display / Service Tool | Ekran ve servis bağlantısı için arayüz |
Ürün Özeti
MSC, MSR Electronic’in modüler PolyGard mimarisi içinde; SC, MC ve opsiyonel SSAX sensörlerle çalışan, kompakt ama güçlü bir gaz kontrol çözümüdür. Maksimum 3 sensör kapasitesi, röle ve transistor çıkışları, LCD/WAO/UPS opsiyonları, IP65 muhafaza yapısı ve DGC / Modbus haberleşme desteği sayesinde hem bağımsız hem de merkezi gaz algılama sistemlerinde profesyonel bir tercih oluşturur.
