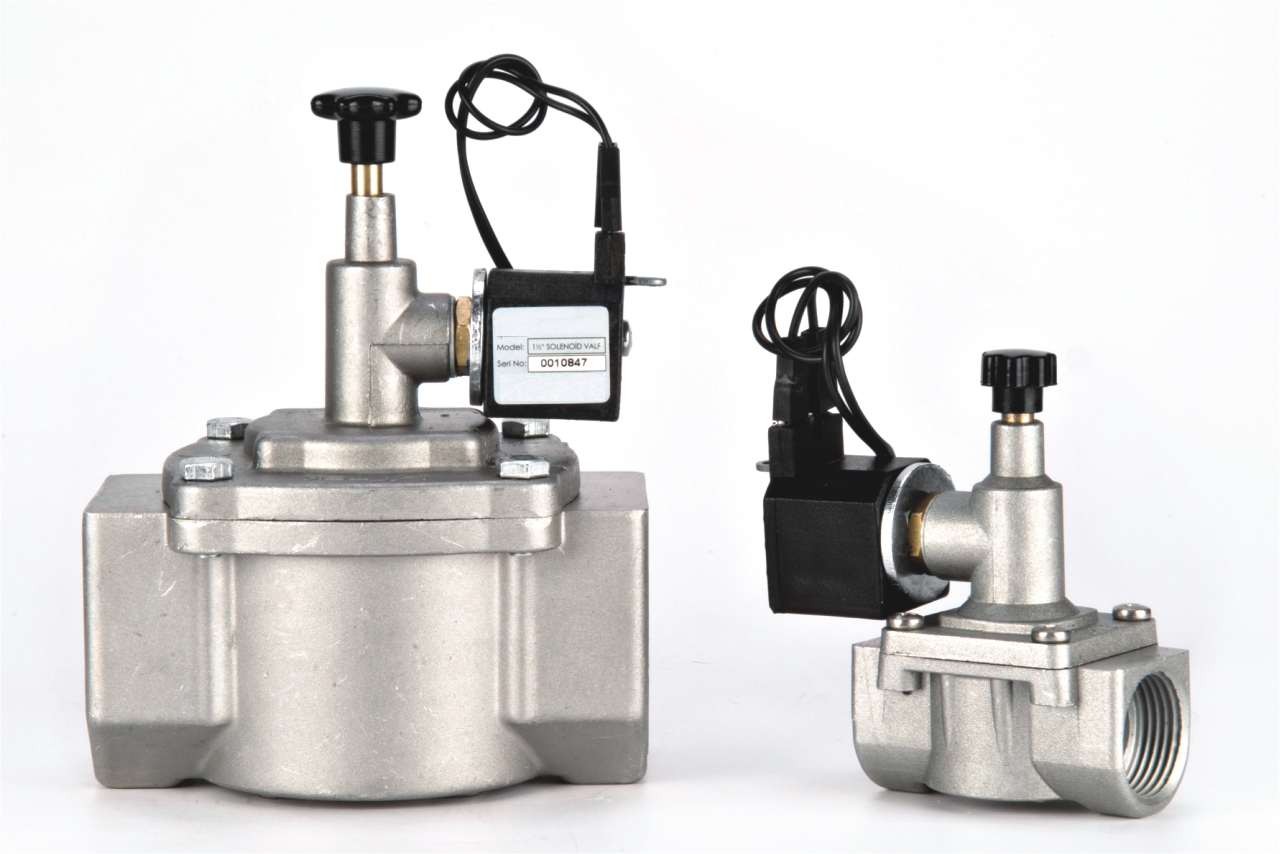

LOREX Selenoid Vanalar - Doğalgaz, LPG ve Gaz Alarm Sistemleri İçin Valfler
LOREX selenoid vana, gaz tesisatlarında elektriksel komut ile çalışan bir gaz kesme vanası veya selenoid valf olarak kullanılır. Gaz alarm dedektörü gaz kaçağı algıladığında veya deprem sensörü kontak çıkışı verdiğinde, uygun bağlantı yapısı ile selenoid vana tetiklenerek gaz akışı durdurulabilir.
Bu yapı özellikle doğalgaz kullanılan kazan daireleri, ticari mutfaklar, endüstriyel tesisler, laboratuvarlar, bina girişleri ve gaz alarm sistemlerinin bulunduğu alanlarda güvenlik amacıyla tercih edilir. Tehlike giderildikten sonra manuel kurma kolu geri çekilerek vana tekrar normal çalışma konumuna alınabilir.
LOREX selenoid valfler; farklı bağlantı ölçüleri, çalışma tipleri ve gerilim seçenekleri ile farklı projelere uyarlanabilir. DN15, DN20, DN25, DN32, DN40 ve DN50 dişli bağlantı seçenekleri; 12V DC, 24V ve 230V AC çalışma gerilimi seçenekleriyle bina otomasyonu ve gaz güvenlik uygulamalarında kullanılabilir.
Gaz Alarm Sistemi ile Uyumlu
Gaz dedektörü veya gaz alarm paneli röle çıkışı üzerinden tetiklenerek gaz kaçağı durumunda gaz akışını kesmeye yardımcı olur.
Deprem Sensörü ile Kullanım
Deprem sensörü, sismik sensör veya otomasyon kontağı ile birlikte kullanılarak bina gaz hattının güvenlik amacıyla kapatılmasına destek olur.
Farklı Bağlantı Ölçüleri
DN15, DN20, DN25, DN32, DN40 ve DN50 dişli bağlantı seçenekleri farklı tesisat çaplarına uyum sağlar.
12V, 24V ve 230V Seçenekleri
Güvenlik paneli, güç kaynağı veya otomasyon sistemine göre farklı çalışma gerilimi seçenekleri tercih edilebilir.
Genel Özellikler
- Gaz kesme valfi: Gaz kaçağı, deprem veya otomasyon komutu durumunda gaz akışının kesilmesine yardımcı olur.
- Normalde açık veya normalde kapalı seçenekleri: Proje ihtiyacına göre uygun çalışma mantığı seçilebilir.
- Doğalgaz ve LPG uygulamaları: Şehir şebekeleri ve endüstriyel kullanımda doğalgaz, LPG, hava ve aşındırıcı olmayan gazlar için uygundur.
- Dişli bağlantı seçenekleri: DN15, DN20, DN25, DN32, DN40 ve DN50 ölçülerinde tesisat uyumu sağlar.
- Çalışma gerilimi seçenekleri: 12V DC / 18W, 24V ve 230V AC / 50Hz seçenekleriyle kullanılabilir.
- 500 mbar maksimum giriş basıncı: Uygun gaz tesisatı uygulamalarında kullanılmak üzere tasarlanmıştır.
- Dayanıklı gövde yapısı: Gövde ve kapaklar Etail 140 alüminyum, kovan ve çekirdek pirinç yapıdadır.
- Manuel tekrar kurma: Gaz kaçağı problemi giderildikten sonra kurma kolu geri çekilerek vana normal konuma alınabilir.
LOREX Selenoid Vana Nerelerde Kullanılır?
- Doğalgaz alarm sistemleri
- LPG gaz alarm sistemleri
- Kazan daireleri ve mekanik tesisat odaları
- Ticari mutfaklar ve endüstriyel mutfaklar
- Laboratuvar ve teknik gaz uygulamaları
- Bina ana gaz girişleri
- Deprem sensörü ile gaz kesme uygulamaları
- Endüstriyel otomasyon ve bina otomasyonu sistemleri
- Gaz brülörü, gaz sobası ve gazlı cihaz kontrol uygulamaları
Selenoid Vana Çalışma Prensibi
Selenoid vana, elektrik sinyali ile çalışan elektromekanik bir valftir. Yapısında elektromanyetik bobin, bobin etrafında manyetik alan oluşturan sistem ve akışı açıp kapatan hareketli çekirdek bulunur.
Bobin elektrik sinyali ile beslendiğinde manyetik alan oluşur ve bu alan valf içindeki metal çekirdeği hareket ettirir. Çekirdeğin hareketi ile gaz veya sıvı akışının açılması ya da kapanması sağlanır. Elektrik sinyali kesildiğinde manyetik alan ortadan kalkar ve valf tasarımına göre eski konumuna döner.
Gaz alarm uygulamalarında selenoid vana genellikle gaz dedektörü veya gaz alarm paneli çıkışına bağlanır. Gaz kaçağı algılandığında sistem vanayı tetikler ve gaz akışı kesilir. Gaz kaçağı problemi giderildiğinde, selenoid vana kurma kolu geri çekilerek normalde açık konuma alınabilir.
Model ve Bağlantı Ölçüleri
| Model Kodu | Ölçü | Uygulama Tipi | Açıklama |
|---|---|---|---|
| CAM-SV1-2 | 1/2" | Doğalgaz / LPG | 1/2" selenoid valf |
| CAM-SV3-4 | 3/4" | Doğalgaz / LPG | 3/4" selenoid valf |
| CAM-SV1 | 1" | Doğalgaz / LPG | 1" selenoid valf |
| CAM-SV1-14 | 1-1/4" | Doğalgaz / LPG | 1-1/4" selenoid valf |
| CAM-SV1-12 | 1-1/2" | Doğalgaz / LPG | 1-1/2" selenoid valf |
| CAM-SV2 | 2" | Doğalgaz / LPG | 2" selenoid valf |
| C41012VDC18W | 1-1/2" | Hidrojen / Oksijen | Exproof selenoid valf |
Teknik Özellikler
| Parametre | LOREX Selenoid Vana Serisi |
|---|---|
| Ürün Tipi | Selenoid vana / selenoid valf / gaz kesme vanası |
| Çalışma Tipi | Normalde açık veya normalde kapalı |
| Dişli Bağlantı | DN15, DN20, DN25, DN32, DN40, DN50 |
| Ölçü Seçenekleri | 1/2", 3/4", 1", 1-1/4", 1-1/2", 2" |
| Maksimum Giriş Basıncı | 500 mbar |
| Çalışma Gerilimi | 12V DC / 18W, 24V, 230V AC / 50Hz |
| Nemlilik | Maksimum %95 |
| Malzeme | Gövde ve kapaklar Etail 140 alüminyum; kovan ve çekirdek pirinç |
| Akışkan Türü | Şehir şebekeleri ve endüstriyel kullanım olarak doğalgaz (metan), likit petrol gazı, hava (%79 nitrojen, %20,1 oksijen) ve diğer aşındırıcı olmayan gazlar |
| Kullanım Alanı | Gaz alarm sistemleri, deprem sensörü ile gaz kesme, bina otomasyonu, endüstriyel gaz hatları ve mekanik tesisat güvenliği |
Selenoid Vanalarda Hangi Gerilim Hangi Uygulamalarda Tercih Edilir?
12V DC selenoid vanalar, düşük gerilimli güvenlik sistemleri, küçük ölçekli elektronik cihazlar, taşınabilir sistemler ve bazı özel otomasyon uygulamalarında tercih edilebilir. Alarm paneli veya yedek bataryalı güç sistemi ile uyum açısından proje bazında değerlendirilmelidir.
24V selenoid vanalar, endüstriyel otomasyon, bina otomasyonu, güvenlik sistemleri ve kontrol panellerinde sık kullanılan düşük gerilim çözümlerindendir. Birçok profesyonel gaz alarm ve otomasyon projesinde 24V yapı tercih edilir.
230V AC selenoid vanalar, uygun elektrik altyapısı bulunan ticari binalar, endüstriyel tesisler ve mekanik tesisat uygulamalarında kullanılabilir. Seçim yapılırken güvenlik paneli çıkışı, röle yapısı, güç kaynağı ve yerel tesisat koşulları mutlaka kontrol edilmelidir.
Gaz Alarm Dedektörü ile Selenoid Vana Kullanımı
Gaz alarm dedektörü, ortamdaki doğalgaz veya LPG kaçağını algıladığında alarm verir ve uygun çıkış yapısına sahipse selenoid vanayı tetikleyebilir. Bu durumda gaz akışı kesilerek riskin büyümesi engellenmeye çalışılır.
Selenoid vana bağlantısı yapılırken dedektörün röle çıkışı, panel yapısı, vana gerilimi, güç kaynağı kapasitesi ve tesisat çapı birlikte değerlendirilmelidir. Gaz hattı montajı yetkili tesisat personeli tarafından, elektrik bağlantısı ise ehil teknik personel tarafından yapılmalıdır.
Deprem sensörü ile birlikte kullanımda, deprem algılandığında sistem gaz hattını kapatacak şekilde tasarlanabilir. Bu tip uygulamalarda selenoid vana, gaz alarm sisteminin pasif bir aksesuarı değil, tesisat güvenliğinin kritik bir parçası olarak değerlendirilmelidir.
Sık Sorulan Sorular
Selenoid vana ne işe yarar?
Selenoid vana, elektrik sinyali ile açılıp kapanabilen bir valftir. Gaz alarm dedektörü, deprem sensörü veya otomasyon sistemi ile birlikte kullanıldığında gaz kaçağı ya da tehlikeli durumda gaz akışını kesmeye yardımcı olur.
LOREX selenoid vana hangi akışkanlarda kullanılabilir?
LOREX selenoid vanalar doğalgaz, LPG, hava ve aşındırıcı olmayan gazlar için kullanılabilir. Uygulama öncesinde hat basıncı, bağlantı ölçüsü, gerilim ve akışkan uygunluğu kontrol edilmelidir.
Selenoid vana gaz alarm dedektörüne bağlanabilir mi?
Evet. Gaz alarm dedektörü veya gaz alarm paneli röle çıkışı üzerinden uygun gerilimdeki selenoid vanayı tetikleyebilir. Böylece gaz kaçağı algılandığında gaz akışı otomatik olarak kesilebilir.
Normalde açık selenoid vana ne demektir?
Normalde açık selenoid vana, normal çalışma koşullarında gaz akışına izin veren; alarm veya tetikleme durumunda gaz akışını kesmek üzere kullanılan vana tipidir. Gaz güvenliği uygulamalarında yaygın olarak tercih edilir.
Selenoid vana seçerken nelere dikkat edilmelidir?
Bağlantı çapı, gaz tipi, maksimum hat basıncı, çalışma gerilimi, normalde açık/kapalı çalışma mantığı, alarm paneli uyumu ve montaj ortamı birlikte değerlendirilmelidir.
