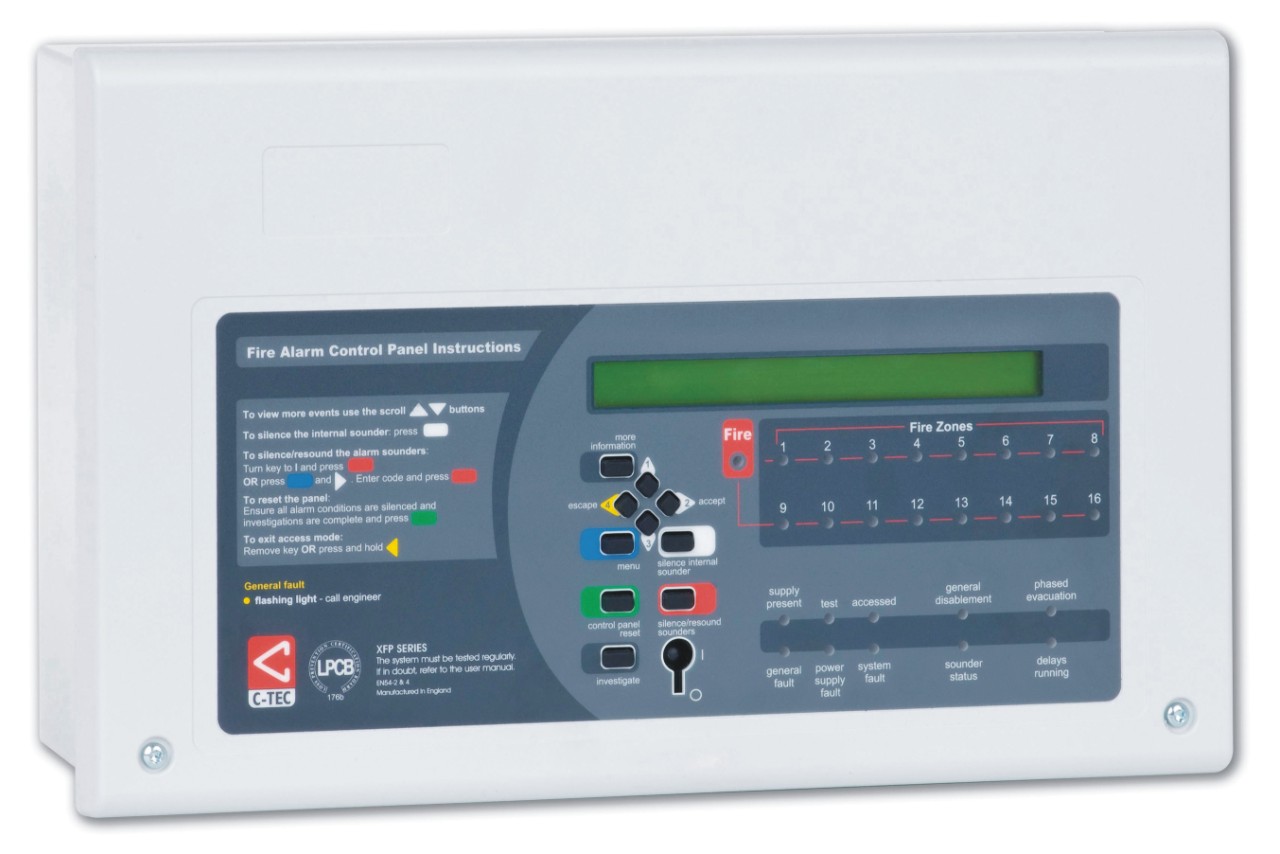

C-TEC Context Plus XFP-501 1 Loop 126 Adres 16 Bölge Network Çalışabilen Adresli Yangın Paneli
Genel Özellikler
- EN54-2/4 , Loss Prevention Certification Board (LPCB)
- Hochiki's ESP ve Apollo XP95/Discovery protokollerini tam destekler.(Opsiyonel)
- İki bağımsız programlanabilir konvansiyonel siren çıkışı
- İki programlanabilir giriş
- Hata ve genel programlanabilir kuru kontak çıkışları
- Gece Gündüz Özelliği
- Sorgulama için gecikme tanımlama
- Loop Kısa devre koruması
- Dahili EN54-4/A2 switch mode güç kaynağı
- Topraklama Hatası İzleme
- 999 Olay Hafızası
- Windows tabanlı upload-download PC programı ıfı ve -5ºC ile +40ºC arasındaki çalışma sıcaklığı aralığı ile zorlu ortam koşullarında bile güvenilir performans sunar.
Teknik Özellikler
| Besleme Gerilimi | 230V a.c. ± 10% 50/60Hz |
| Dahili Güç Kaynağı | 27V d.c Nominal |
| Toplam Çıkış Akım Sınırı | 1.4A @ 230V a.c. |
| Akü ve Şebeke Gerilimi Hatalarını İzleme Özelliği | VAR |
| Akü Bağlantı Kopukluğu veya Arızasını İzleme Özelliği | VAR |
| Akü Geriliminin Sıfırlanmasına Karşı Koruma | VAR |
| Maksimum Akü Kapasitesi | 3.2 Ahr |
| Sükunette Çekilen Akım (1 loop yüklü değilken) | < 50mA |
| Topraklama Hatası İzleme | VAR |
Loop Özellikleri
| Loop Sayısı | 1 |
| Kısa Devre veya Hat Kopuk Arızalarını İzleme | VAR |
| Aktif olduğunda LED göstergeli loop izolatörleri | VAR |
| Loop Çıkış Akımı | 500mA |
| Her loop için kullanılabilecek aygıt maksimum aygıt sayısı | 126 |
| Her loop için kullanılabilecek maksimum loop beslemeli siren | @ 10mA 40 |
| Programlanabilir siren grubu sayısı | 15 |
| Programlanabilir çıkış sayısı | 16 |
Konvansiyonel Siren Devreleri Özellikleri
| Programlanabilir çıkış sayısı | 2 |
| Hat sonu direnci değeri | 6800 ½ 5% Tol. 0.25 W |
| Kısa Devre veya Hat Kopuk Arızalarını İzleme | VAR |
| Çıkış Sigortası | 400mA |
| Maksimum siren sayısı | @ 20mA 40 |
Yardımcı Çıkışlar
| Röle Tipi | Kuru Kontak Tek Kutup |
| Maksimum anahtarlanabilecek akım | 1A |
| Maksimum anahtarlanabilecek gerilim | 30 V d.c |
| Röle 1 | Programlanabilir neden sonuç |
| Röle 2 | Programlanabilir neden sonuç |
| Röle 3 | Programlanabilir neden sonuç |
| Hata | Hata anında aktif |
| 24V Aux | 100mA. sigorta ile aşırı yüklenmeye karşı korumalı |
Yardımcı Girişler
| Giriş 1 | Tetikleme için 0V . Maks.Giriş Gerilimi 27V d.c. (non-latching). Programlanabilir neden sonuç |
| Giriş 2 | Tetikleme için 0V . Maks. Giriş Gerilimi 27V d.c (non-latching). Programlanabilir neden sonuç |
Sigortalar
| Ana Sigorta | 1A HRC Seramik 20mm |
| Akü Sigortası | 1.6A F 20mm |
Panel Göstergeleri Ve Kontrol
| Kontrol butonları | Silence, Reset, Resound, Investigate; More Information; Menu |
| Menü Erişim ve Olay Arama (Event scrolling) | Up (1); Down (2); Accept (3); Escape (4) |
| LCD Ekran | İki Satır x 40 Karakter |
| Zone LED Göstegeleri | 16 |
| Diğer LED Göstergeleri | General Fire, System Energised; Pre-Alarm; Remote Output Activated; Menus Accessed; Disablement; Test; Remote Output Disabled; Silenced; General Fault; System Fault; |
Fiziksel Özellikler
| Ana Panel Boyutları (W x H x D) | 380 x 235 x 77mm (plastik). Kapak Dahil |
| Kapak Boyutları (W x H x D) | 380 x 235 x 16mm (plastik) |
| Ağırlık (Akü Hariç) | 1.9Kg |
Kodlama Özellikleri
| Kablo Tipi | 1mm2 Ekranlı Yangın Kablosu |
| Maksimum Loop uzunluğu | 1 KM |
| Konnektör | Plug-on type, largest acceptable conductor size 1.5mm2 |
| Maksimum Loop Empedansı | 20½ |
| Maksimum Kablo Kapasitansı | .27μF |
Netwoek Çıkışlar
| Bağlantılar | Ana panele CFP761 network sürücü kartı bağlantısı ile |
| Her networkte bağlanabilecek ana panel sayısı | 8 |
| Ana panele bağlanabilecek maksimum tekrarlayıcı sayısı | 4 |
| Her network için maksimum kablo uzunluğu | 1KM |
PC Printer Ön Yüzü
| PC Bağlantısı | Via main panel RS232 molex connector (lead supplied in XFP507 upload/ |
| Printer Bağlantısı | Opsiyonel |
