Pan Tilt Motor Yüklemelerinde Tork Hesabının Önemi
Pan-tilt motorlar, üzerine monte edilen yükleri yatay (pan) ve dikey (tilt) eksenlerde döndürerek hareket ettirir. Tork hesaplaması, motorun yükü sorunsuz bir şekilde taşıyıp hareket ettirebilmesi için kritik bir faktördür. Eğer tork doğru hesaplanmazsa, sistemde aşırı yüklenme, motor arızaları veya dengesiz hareketler meydana gelebilir.
Tork Hesabının Önemi ve Etkileri
Yükün Ağırlık Merkezine (CG) Bağlı Tork Gereksinimi :
- Yük, döner eksen merkezine ne kadar uzaksa, motorun hareket ettirmesi için o kadar fazla tork gerekir.
- Yanlış konumlandırılmış bir yük, motorun gereğinden fazla çalışmasına neden olabilir ve aşırı ısınma veya aşınma gibi sorunlara yol açar.
Motorun Güç Kapasitesini Belirleme :
- Pan-tilt motorların maksimum taşıma kapasitesi tork değerleriyle belirlenir.
- Örneğin: LOREX LR-PTOV5 33 lbs (~15 kg) yük taşıma kapasitesine sahiptir ancak ağırlık merkezi eksenden uzaklaştıkça, gerekli tork artar ve motorun bu ağırlığı taşıma kapasitesi azalır.
- Eğer gerekli tork, motorun sağlayabileceğinden büyükse, motor yükü hareket ettiremez veya aşırı akım çekerek zarar görebilir.
Titreşim ve Mekanik Dayanıklılık :
- Yanlış tork hesaplamaları, motorun dengesiz çalışmasına, aşırı titreşime ve zamanla mekanik aksamda deformasyona neden olabilir.
- Yükün eksene doğru şekilde monte edilmesi, tork gereksinimini düşürerek titreşimi azaltır ve sistemin daha kararlı çalışmasını sağlar.

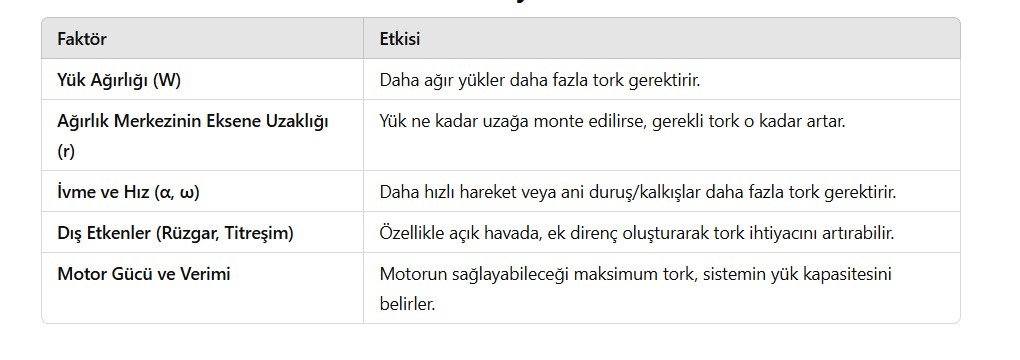

Pan-Tilt Sistemlerde Tork Hesabını Etkileyen Faktörler
Pan-Tilt Motorlar İçin Tork Hesaplama Formülü
Bir yükü hareket ettirmek için gerekli minimum tork şu şekilde hesaplanabilir:
T= W×r
Burada:
- T (Tork) = Newton metre (N·m)
- W (Ağırlık) = Newton (N) (1 kg ≈ 9.81 N)
- r (Mesafe - Eksenden Uzaklık) = Metre (m)
Örnek Tork Hesabı
Senaryo:
- Yük ağırlığı: 5 kg
- Eksene uzaklık (r): 0.2 m
Hesaplama:
- Ağırlık kuvveti: 5 kg × 9.81 m/s² = 49.05 N
- Tork: 49.05 N × 0.2 m = 9.81 N·m
Bu durumda, pan-tilt motorun en az 9.81 N·m tork sağlayabilmesi gerekir. Eğer motorun maksimum tork kapasitesi bu değerden düşükse, yükü hareket ettiremeyecektir.
** 1 lbs yaklaşık 0,4536Kgdır.
