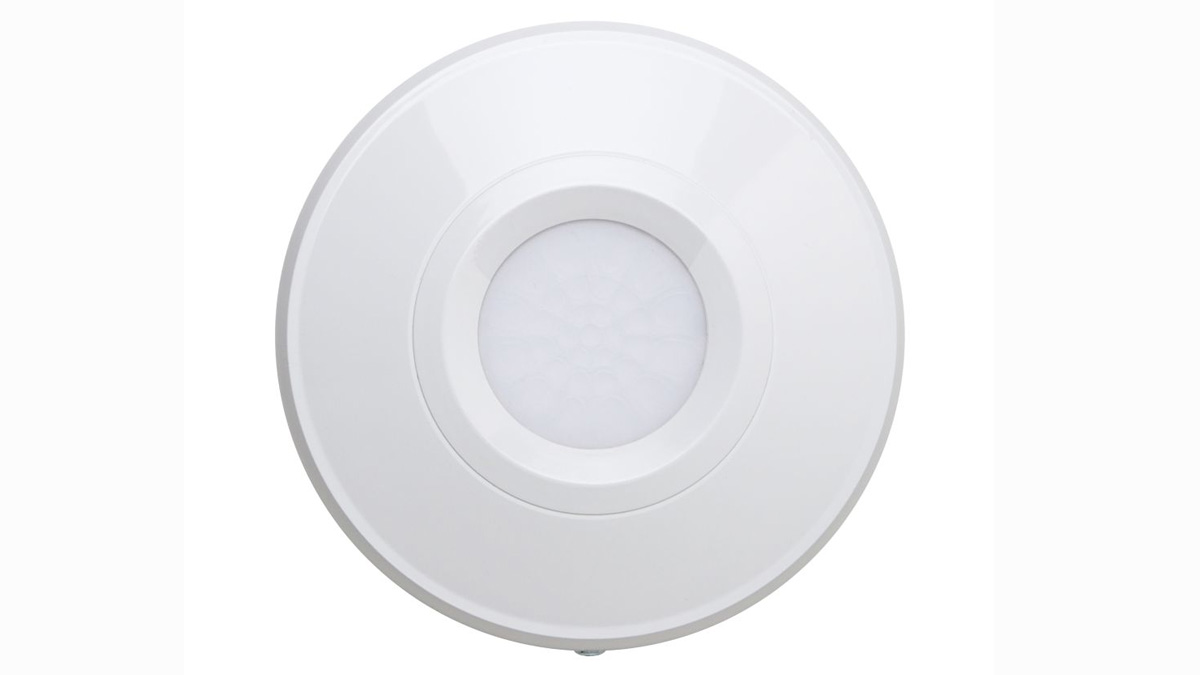

Orisec 360 Serisi Tavan Tipi Dedektörler
Orisec 360 Serisi; 360° tavan tipi kapsama sağlayan, Grade 2 ve Grade 3 seçenekleri bulunan profesyonel güvenlik dedektörleridir. Seri; QD-360 (Quad PIR), DT-360 (Dual Technology) ve DT-360-AM (Anti-Masking) modelleriyle farklı risk seviyeleri ve kurulum ihtiyaçlarına göre ölçeklenir. 2.4–4.0 m montaj yüksekliği ve 4.0 m’de 10 m çapa kadar kapsama performansı ile ofisler, mağazalar, koridor bağlantıları ve ortak alanlarda güvenilir algılama sunar.
Ürün Hakkında
360 Serisi dedektörler, tavana montajla alanın merkezinden omni-directional algılama yapar. Serideki Quad PIR ve Dual Technology seçenekleri; istenmeyen alarmları azaltmaya yardımcı olacak şekilde gelişmiş sinyal işleme, dijital pulse sayımı ve sıcaklık kompanzasyonu gibi fonksiyonlarla desteklenir. Sealed optics yapısı ve remote LED kontrol özelliği, sahada daha stabil çalışma ve kolay devreye alma sağlar.
Öne Çıkan Özellikler
- Quad PIR / Dual Technology: QD-360 modeli Quad PIR; DT-360 ve DT-360-AM modelleri ise 24 GHz mikrodalga + Quad PIR kombinasyonu kullanır.
- Seçilebilir EOL dirençleri: Panel uyumluluğu için dahili EOL direnç seçenekleri.
- Remote LED Control: LED davranışı uzaktan kontrol edilebilir.
- Digital Pulse Count: 1 veya 2 pulse seçimi ile ortama göre hassasiyet ayarı.
- RFI dayanımı: 2.7 GHz’e kadar RFI bağışıklığı (ürün ailesi özelliği).
Kurulum notu: En iyi performans için montaj yüksekliği 2.4 m – 4.0 m aralığında seçilmelidir. 4.0 m montajda kapsama 10 m çap değerine kadar çıkabilir (saha koşullarına göre değişebilir).

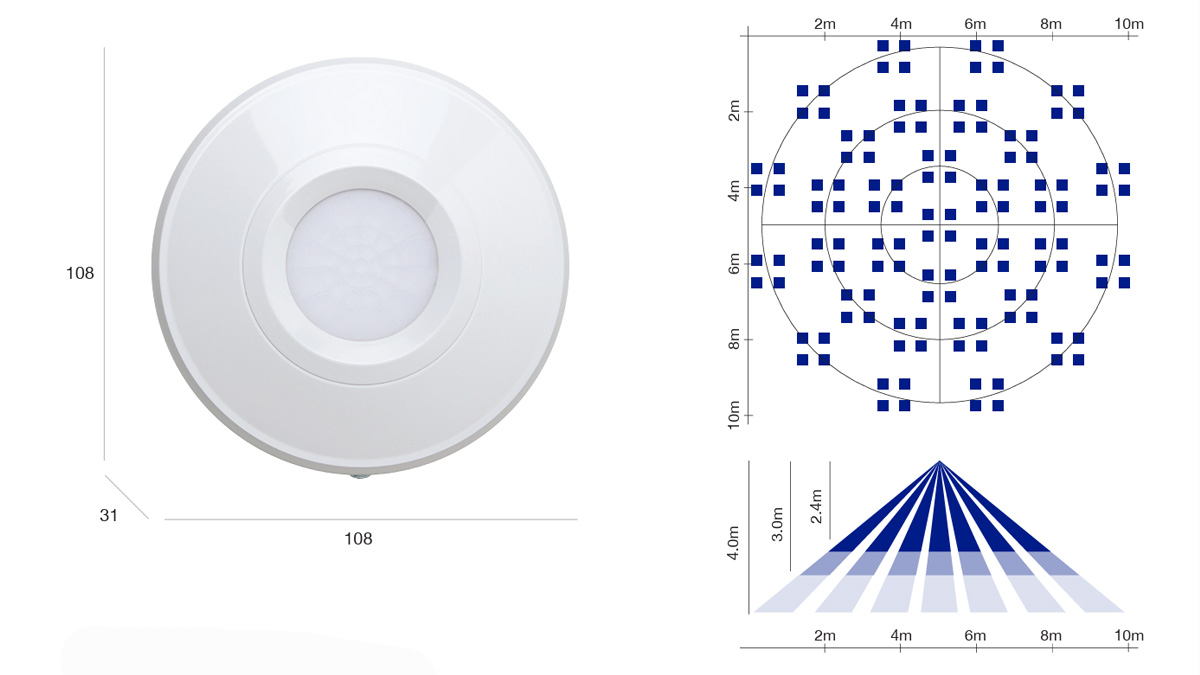

Boyutlar, Kapsama ve Montaj
Boyutlar (h×w×d): 108 × 108 × 31 mm
Montaj yüksekliği: 2.4 m – 4.0 m
Kapsama: 4.0 m montajda 10 m çapa kadar (omni-directional)
Optik: Free-form Fresnel lens
Modeller
QD-360
360° tavan tipi Quad PIR – Grade 2 (EN 50131-2-x)

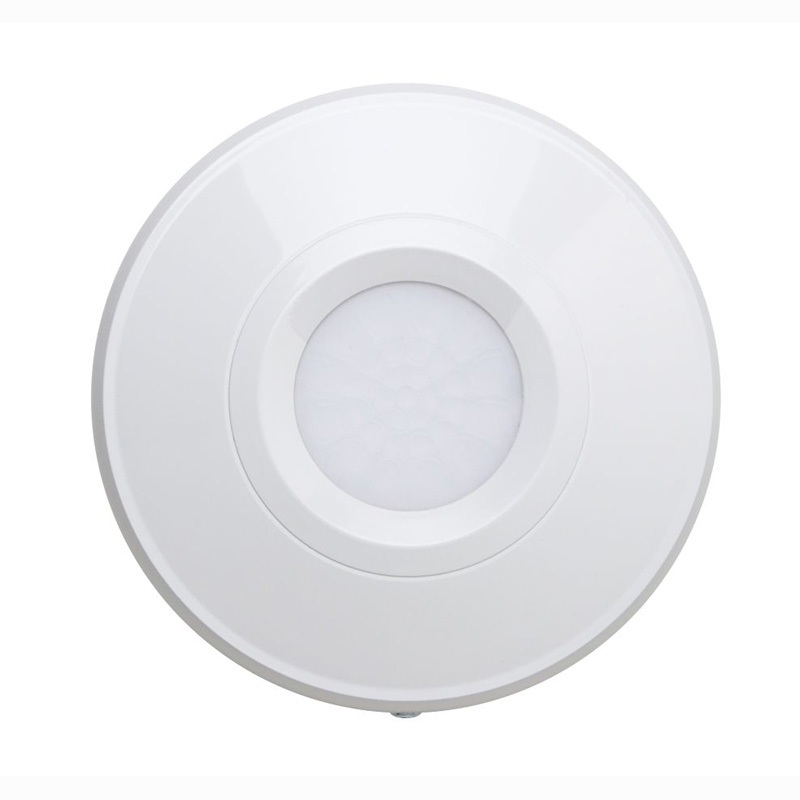

DT-360
Dual Technology (24 GHz mikrodalga + Quad PIR) – Grade 2
DT-360-AM
Dual Technology + Active IR Anti-Mask – Grade 3
Teknik Özellikler (Özet)
| Parametre | Değer |
|---|---|
| Seri / Tip | Orisec 360 Serisi – Tavan tipi 360° dedektör ailesi |
| Modeller | QD-360 (Quad PIR), DT-360 (Dual Technology), DT-360-AM (Dual Technology + Anti-Masking) |
| Algılama Teknolojisi |
QD-360: Omni-directional Quad PIR DT-360: 24 GHz mikrodalga + Quad PIR DT-360-AM: 24 GHz mikrodalga + Quad PIR + Active IR Anti-Mask |
| Montaj Yüksekliği | 2.4 m – 4.0 m |
| Kapsama | 4.0 m montajda 10 m çapa kadar |
| Optik | Free-form Fresnel lens |
| RFI Bağışıklığı | 2.7 GHz’e kadar |
| Pulse Count | Dijital, 1 veya 2 seçilebilir |
| Sıcaklık Kompanzasyonu | Var |
| Gelişmiş Sinyal İşleme | Var |
| Sealed Optics | Var |
| Remote LED Control | Var |
| Selectable EOL Direnç | Dahili – seçilebilir |
| Mikrodalga Frekansı (DT Modeller) | K-Band, 24.15 – 24.25 GHz |
| Mikrodalga Enable/Disable (DT Modeller) | Var |
| Anti-Masking | DT-360-AM: Active IR |
| Self Test | DT-360-AM: Var |
| Tamper | Lid & Ceiling (kapak + tavan) |
| Boyutlar (h×w×d) | 108 × 108 × 31 mm |
| EN 50131-2-x | QD-360: Grade 2 | DT-360: Grade 2 | DT-360-AM: Grade 3 |
Nasıl Çalışır? (360° tavan tipi algılama mantığı)
360 Serisi dedektörler tavana monte edildiğinde, merkezden çevreye doğru omni-directional algılama yapacak şekilde tasarlanmıştır. Quad PIR tabanlı algılama, hareketin kızılötesi değişimini yorumlarken; Dual Technology modeller, PIR bilgisine ek olarak 24 GHz mikrodalga doğrulaması ile istenmeyen alarmları azaltmayı hedefler.
- QD-360: Quad PIR algılama + dijital pulse ayarı.
- DT-360: Quad PIR + 24 GHz mikrodalga birlikte değerlendirilir.
- DT-360-AM: Dual technology’ye ek olarak Active IR anti-mask ile maskeleme girişimleri izlenir (Grade 3).
Kurulum ve Model Seçimi (Pratik Notlar)
- Montaj yüksekliği: 2.4–4.0 m aralığı hedeflenmelidir; en yüksek kapsama 4.0 m montajda elde edilir.
- Ortam seçimi: Isı kaynakları, yoğun hava akımı ve direkt güneş alan bölgelerden kaçınmak stabiliteyi artırır.
- Panel uyumu: Dahili EOL seçenekleri ve remote LED kontrol, devreye alma süreçlerini kolaylaştırır.
- Yüksek risk alanları: Maskeleme riski olan lokasyonlarda DT-360-AM tercih edilebilir.
Model seçimi ve uygulamaya özel öneriler için satış ekibimizden destek alabilirsiniz.
Dokümanlar
Kurulum, uyumluluk ve doğru model seçimi için satış ekibimizden destek alabilirsiniz.
