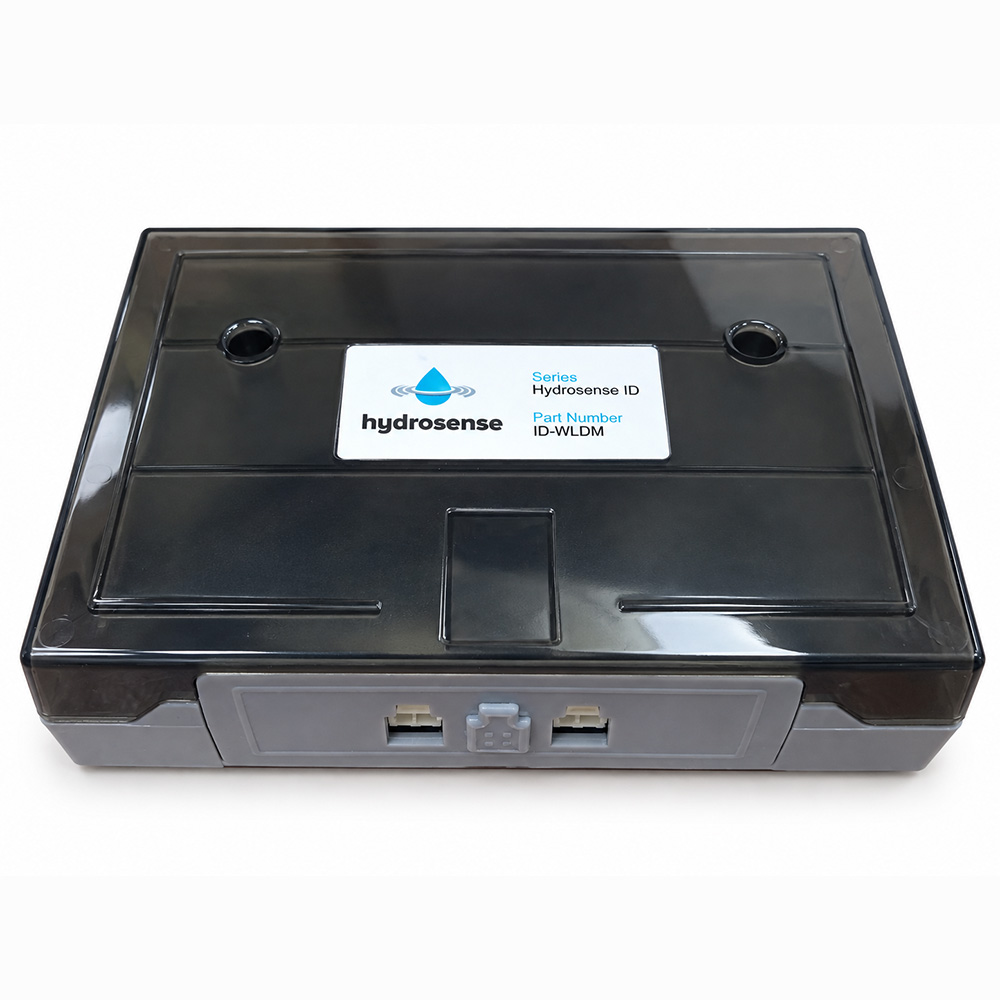

Hydrosense ID-WLDM Adresli Su Kaçağı Algılama Modülü
Hydrosense ID-WLDM, profesyonel su baskını ve sıvı kaçağı algılama uygulamalarında Hydrowire algılama kabloları ile Hydro-Probe noktasal algılama problarının Hydrosense adresli kontrol paneline bağlanmasını sağlar. Modülün iki ayrı algılama girişi bulunur ve bu sayede tek bir adresli modül üzerinden iki farklı su kaçağı algılama bölgesi oluşturulabilir.
ID-WLDM'nin önemli avantajlarından biri, iki girişin birbirinden bağımsız olarak izlenebilmesidir. Her girişin kendi alt adresi bulunur ve sistem konfigürasyonu üzerinden benzersiz bir metin tanımı atanabilir. Böylece büyük projelerde su kaçağının hangi oda, ekipman, kabin veya bölgede meydana geldiğinin kontrol panelinden daha kolay belirlenmesi sağlanır.
Her algılama devresi uygulamaya göre Hydrowire doğrusal su kaçağı algılama kablosu veya Hydro-Probe noktasal su algılama probu ile kullanılabilir. Bu yapı; veri merkezleri, sistem odaları, UPS odaları, mekanik odalar, HVAC tesisatları, boru hatları ve su kaçağı riski bulunan teknik alanlarda esnek bir algılama sistemi kurulmasına imkan verir.
Modül adresli loop hattından beslenir ve SW1 DIL anahtarları kullanılarak 1 ile 127 arasında benzersiz bir adres atanır. Dahili kısa devre izolatörü sayesinde loop hattında meydana gelebilecek kısa devrelerin sistem üzerindeki etkisinin sınırlandırılmasına yardımcı olur.
2 Bağımsız Algılama Devresi
ID-WLDM üzerinde Zone 1 ve Zone 2 olmak üzere iki bağımsız su kaçağı algılama devresi bulunur. Her giriş sistem tarafından ayrı olarak izlenebilir.
Hydrowire Desteği
Hydrowire doğrusal su kaçağı algılama kabloları ile geniş alanların, boru güzergâhlarının ve kritik ekipman çevrelerinin sürekli olarak izlenmesini sağlar.
Hydro-Probe Desteği
Noktasal algılama gereken uygulamalarda Hydro-Probe su algılama probları doğrudan ID-WLDM girişlerine bağlanabilir.
Adresli Loop Bağlantısı
Modül Hydrosense adresli loop hattına bağlanır ve 1-127 arasında benzersiz bir adres ile programlanarak sistem içerisinde tanımlanır.
Dahili Kısa Devre İzolatörü
Entegre kısa devre izolatörü, adresli loop hattında meydana gelebilecek kısa devre durumlarının yönetilmesine ve sistem sürekliliğinin korunmasına yardımcı olur.
Alarm ve Arıza Göstergeleri
Her algılama bölgesi için su kaçağı ve arıza durumları modül üzerindeki LED göstergeler aracılığıyla yerel olarak görüntülenebilir.
Genel Özellikler
- Hydrosense adresli su ve sıvı kaçağı algılama sistemleri için adresli arayüz modülü.
- Zone 1 ve Zone 2 olmak üzere iki bağımsız algılama devresi.
- Her algılama devresinde Hydrowire veya Hydro-Probe kullanım desteği.
- Her giriş için bağımsız alt adres ve sistem üzerinden benzersiz metin tanımlama imkanı.
- SW1 DIL anahtarları üzerinden 1 ile 127 arasında adresleme.
- Adresli loop hattından besleme.
- Dahili kısa devre izolatörü.
- Su kaçağı durumunu gösteren mavi LED göstergeler.
- Arıza durumunu gösteren amber/sarı LED göstergeler.
- Panel haberleşmesini gösteren Polling LED.
- Düşük güç modu desteği.
- Her algılama bölgesinin bağımsız izlenmesi ve gösterilmesi.
- Tek veya çift algılama devreli uygulamalarda kullanılabilme.
İki Bağımsız Algılama Devresi
ID-WLDM üzerinde iki ayrı algılama girişi bulunur. Bu girişler Zone 1 ve Zone 2 olarak çalışır. Her bölgeye Hydrowire algılama kablosu veya Hydro-Probe bağlanabilir.
Her giriş kendi alt adresine sahip olduğundan, iki algılama bölgesi panel üzerinde birbirinden bağımsız olarak takip edilebilir. Sistem konfigürasyonunda her girişe benzersiz bir açıklama atanabilmesi, özellikle çok sayıda algılama noktasının bulunduğu büyük projelerde kaçağın konumunun hızlı şekilde belirlenmesine yardımcı olur.
Örneğin Zone 1 bir klima santrali çevresindeki Hydrowire kablosunu izlerken, Zone 2 aynı alandaki farklı bir ekipmanın altına yerleştirilen Hydro-Probe'u izlemek için kullanılabilir.
Hydrowire Su Kaçağı Algılama Kablosu ile Kullanım
Hydrowire kullanıldığında algılama kablosu ID-WLDM üzerindeki ilgili bölge girişine bağlanır. Hydrowire, korunacak alan boyunca uygun sabitleme klipsleri kullanılarak döşenir ve mümkün olduğunca zemine temas edecek şekilde konumlandırılır.
Algılama kablosunun aşırı gerilmemesine, ezilmemesine ve gereğinden fazla bükülmemesine dikkat edilmelidir. Üretici montaj talimatlarında Hydrowire için minimum 150 mm bükülme yarıçapı tavsiye edilmektedir.
Hydrowire hattının sonunda ID-WLDM-EOL End of Line Plug kullanılarak algılama devresi sonlandırılır. Böylece ID-WLDM yalnızca su kaçağını değil, algılama devresinin bütünlüğünü de izleyebilir.
Hydro-Probe ile Noktasal Su Kaçağı Algılama
Noktasal su algılamanın yeterli olduğu uygulamalarda ID-WLDM girişlerine Hydro-Probe bağlanabilir. Prob, izlenmek istenen cihazın veya olası su kaçağı kaynağının yakınına yerleştirilir.
Hydro-Probe özellikle belirli bir noktada oluşabilecek su birikiminin algılanması gereken uygulamalar için uygundur. Prob kablosu uygun sabitleme klipsleriyle zemine sabitlenebilir. Gerekli uygulamalarda probun farklı bir yükseklikte konumlandırılabilmesi için uygun yükseklik adaptörleri kullanılabilir.
Tek Algılama Devresi ile Kullanım
ID-WLDM'nin iki algılama girişinin aynı anda kullanılması zorunlu değildir. Sistemde yalnızca bir Hydrowire veya Hydro-Probe kullanılacaksa algılama elemanı öncelikle Zone 1 girişine bağlanır.
İkinci algılama devresi kullanılmayacaksa Zone 2 uygun şekilde sonlandırılabilir veya SW1 üzerindeki 8 numaralı DIL anahtarı ON konumuna alınarak Zone 2 izole edilebilir. İkinci bir Hydrowire veya Hydro-Probe kullanılacaksa SW1 üzerindeki 8 numaralı anahtar OFF konumunda bırakılmalıdır.
Adresleme ve Programlama
Her ID-WLDM modülüne sistem içerisinde benzersiz bir adres verilmelidir. Adresleme SW1 üzerindeki DIL anahtarları kullanılarak yapılır ve 1 ile 127 arasındaki adresler kullanılabilir.
Adres anahtarlarının değerleri ikili adresleme prensibine göre 1, 2, 4, 8, 16, 32 ve 64 şeklindedir. İstenen adres, ON konumuna getirilen anahtarların değerlerinin toplamı ile oluşturulur. Örneğin 1 ve 16 değerlerine sahip anahtarlar ON konumuna getirildiğinde modül adresi 17 olur.
SW2 adresleme amacıyla kullanılmaz ve normal çalışma için her iki SW2 anahtarının da OFF konumunda bırakılması gerekir.
Loop Bağlantısı ve Dahili Kısa Devre İzolatörü
ID-WLDM, Hydrosense adresli kontrol panelinin loop hattına iki damarlı kablo üzerinden bağlanır. Modül üzerindeki Loop In +VE ve -VE terminalleri, kontrol panelinin Loop Out terminallerine veya loop üzerindeki bir önceki adresli cihaza bağlanır.
Loop hattının devamı modülün Loop Out terminalleri üzerinden bir sonraki adresli cihaza taşınabilir. Bu yapı sayesinde bir loop üzerinde birden fazla ID-WLDM modülü kullanılabilir.
Modülde dahili kısa devre izolatörü bulunur. İki modül arasında kısa devre meydana geldiğinde Polling LED sürekli yanarak kısa devre durumunun belirlenmesine yardımcı olur.
LED Durum Göstergeleri
| Gösterge | Fonksiyon |
|---|---|
| Zone 1 Leak Detection LED | Zone 1 üzerinde su kaçağı algılandığında mavi LED yanar. |
| Zone 2 Leak Detection LED | Zone 2 üzerinde su kaçağı algılandığında mavi LED yanar. |
| Zone 1 Fault LED | Zone 1 algılama devresinde arıza oluştuğunda amber/sarı LED yanar. |
| Zone 2 Fault LED | Zone 2 algılama devresinde arıza oluştuğunda amber/sarı LED yanar. |
| Polling LED | Modül panel tarafından görüldüğünde yaklaşık her 10 saniyede bir yanıp söner. |
Teknik Özellikler
| Özellik | Hydrosense ID-WLDM |
|---|---|
| Model | ID-WLDM |
| Ürün Tipi | Adresli su / sıvı kaçağı algılama arayüz modülü |
| Algılama Devresi | 2 bağımsız devre (Zone 1 / Zone 2) |
| Uyumlu Algılama Elemanları | Hydrowire ve Hydro-Probe |
| Adres Aralığı | 1 – 127 |
| Adresleme Yöntemi | SW1 DIL anahtarları |
| Adres Değerleri | 1 / 2 / 4 / 8 / 16 / 32 / 64 |
| Loop Gerilim Aralığı | 17 – 41 VDC |
| Bekleme Akımı | 382 µA |
| Alarm / Fault LED Akımı | Yanan her LED için 3 mA |
| Kısa Devre İzolatörü Aktif Akımı | 3.5 mA |
| Polling Akımı | 22 mA ±20% |
| Kısa Devre İzolatörü | Dahili |
| Su Kaçağı Göstergesi | Her bölge için mavi LED |
| Arıza Göstergesi | Her bölge için amber/sarı LED |
| Panel Haberleşme Göstergesi | Polling LED |
| Düşük Güç Modu | Mevcut |
| Hat Sonlandırma | ID-WLDM-EOL End of Line Plug |
Uygulama Alanları
Hydrosense ID-WLDM, su veya sıvı kaçağının erken tespit edilmesinin kritik olduğu profesyonel tesislerde kullanılmak üzere tasarlanmıştır. Hydrowire ve Hydro-Probe desteği sayesinde hem geniş alanlarda doğrusal algılama hem de belirli noktalarda lokal algılama gerçekleştirilebilir.
- Veri merkezleri ve server odaları
- UPS ve elektrik odaları
- Kontrol ve otomasyon odaları
- Mekanik tesisat odaları
- Klima santralleri ve HVAC sistemleri
- Yükseltilmiş döşeme altları
- Boru hatları ve vana çevreleri
- Su depoları ve pompa sistemleri
- Kritik elektronik ekipmanların bulunduğu alanlar
- Endüstriyel ve ticari binalardaki sıvı kaçağı risk alanları
Hydrowire ve Hydro-Probe Arasındaki Fark
| Algılama Yöntemi | Hydrowire | Hydro-Probe |
|---|---|---|
| Algılama Tipi | Doğrusal / kablo boyunca algılama | Noktasal algılama |
| Tipik Kullanım | Geniş alan, boru hattı, cihaz çevresi ve yükseltilmiş döşeme altı | Belirli bir ekipman veya olası kaçak noktasının izlenmesi |
| ID-WLDM Uyumluluğu | Zone 1 veya Zone 2 | Zone 1 veya Zone 2 |
| Hat Sonlandırma | ID-WLDM-EOL | Uygulama bağlantısına göre |
Sık Sorulan Sorular
Hydrosense ID-WLDM ne işe yarar?
ID-WLDM, Hydrowire su kaçağı algılama kabloları ve Hydro-Probe noktasal su algılama problarının Hydrosense adresli su kaçağı algılama sistemine bağlanmasını sağlayan adresli arayüz modülüdür.
ID-WLDM kaç adet algılama devresine sahiptir?
ID-WLDM üzerinde Zone 1 ve Zone 2 olmak üzere iki bağımsız algılama devresi bulunur. Her devrede Hydrowire veya Hydro-Probe kullanılabilir.
Her iki giriş aynı anda kullanılmak zorunda mı?
Hayır. Yalnızca bir algılama elemanı kullanılacaksa Zone 1 kullanılabilir. İkinci bölge uygun şekilde sonlandırılabilir veya SW1 üzerindeki 8 numaralı DIL anahtarı kullanılarak Zone 2 izole edilebilir.
ID-WLDM kaç farklı adrese programlanabilir?
ID-WLDM, SW1 DIL anahtarları kullanılarak 1 ile 127 arasında benzersiz bir sistem adresine programlanabilir.
ID-WLDM üzerinde kısa devre izolatörü var mı?
Evet. Modülde dahili kısa devre izolatörü bulunur. Bu özellik adresli loop hattındaki kısa devrelerin sistem üzerindeki etkisinin sınırlandırılmasına yardımcı olur.
Hydrowire hattının sonunda ne kullanılmalıdır?
Hydrowire algılama kablosunun sonunda ID-WLDM-EOL End of Line Plug kullanılarak algılama hattı sonlandırılmalıdır.
Su kaçağı algılandığında modül üzerinde gösterge var mı?
Evet. Su kaçağı algılandığında ilgili bölgenin mavi Leak Detection LED'i yanar. Algılama devresinde bir arıza oluştuğunda ise ilgili bölgenin amber/sarı Fault LED'i yanar.
