Gaz Algılama Sistemlerinde Sensör Prensipleri ve Sensör Teknolojileri
Gaz algılama sistemlerinin güvenilirliği, büyük ölçüde kullanılan sensör teknolojisinin doğru seçilmesine bağlıdır. Endüstriyel tesislerden ticari binalara, otoparklardan soğutma sistemlerine kadar çok geniş bir uygulama alanında kullanılan gaz dedektörleri; algılanacak gazın türü, konsantrasyon seviyesi, ortam koşulları ve bakım gereksinimlerine göre farklı sensör prensipleriyle çalışır. Bu makalede günümüzde en yaygın kullanılan sensör teknolojileri, çalışma prensipleri ve seçim kriterleri mühendislik bakış açısıyla özetlenmektedir.
Bir sensör seçilirken yalnızca gaz türü değil; beklenen ölçüm aralığı, tepki süresi, ortam sıcaklığı ve nemi, sensörün kimyasal etkilere maruziyeti, bakım periyodu ve toplam sahip olma maliyeti gibi parametreler birlikte değerlendirilmelidir. Bu nedenle “tek tip sensör her uygulama için uygundur” yaklaşımı doğru değildir; doğru seçim, uygulama risk analizine ve işletme şartlarına dayanmalıdır.

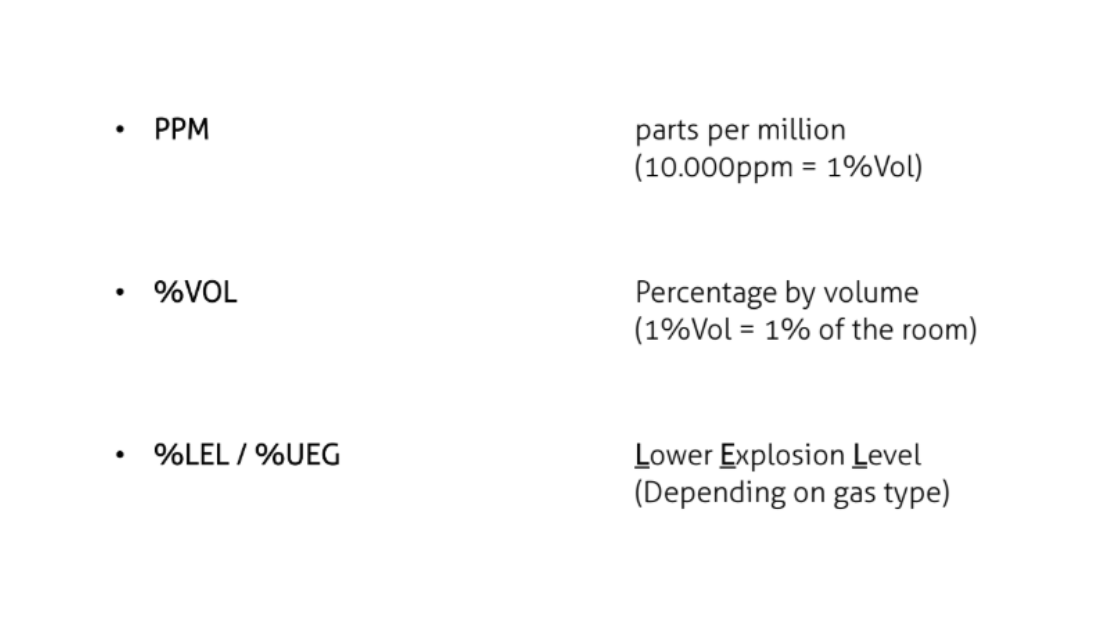

Ölçüm Birimleri ve Algılama Kriterleri
Gaz sensörleri farklı konsantrasyon aralıklarında çalışır. Düşük konsantrasyonlu toksik gazlar genellikle ppm (parts per million) birimiyle ifade edilir. Hacimsel ölçümlerde %Vol değeri kullanılır. Patlayıcı gaz uygulamalarında ise %LEL (Lower Explosion Level – Alt Patlama Sınırı) temel göstergedir. Sensör teknolojisi, bu ölçüm aralıklarına doğrudan etki eder ve ölçüm hassasiyeti ile stabiliteyi belirler.

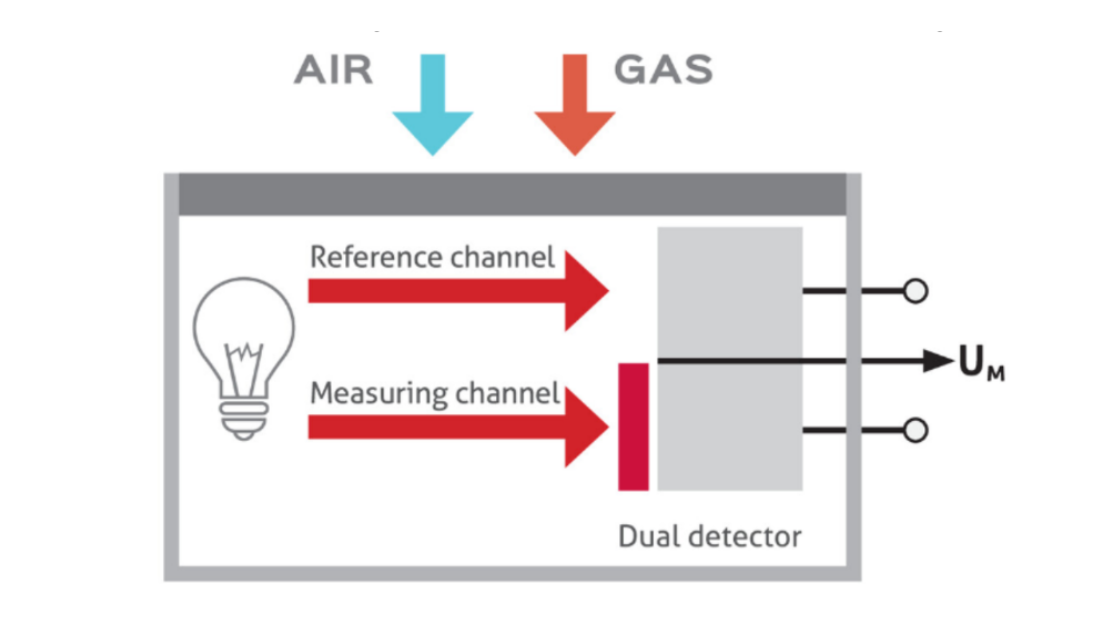

Kızılötesi (Infrared – NDIR) Sensörler
Kızılötesi sensörler, gaz algılamada NDIR (Non-Dispersive Infrared) prensibiyle çalışır. Sensör içerisinde yayılan kızılötesi ışık, ölçüm hücresinden geçen gaz tarafından belirli dalga boylarında absorbe edilir. Bu absorpsiyon miktarı, gaz konsantrasyonu ile ilişkilendirilerek ölçüm yapılır.
Bu teknoloji özellikle CO2, CH4 ve C3H8 gibi kızılötesi ışığı absorbe edebilen gazlar için uygundur. Yüksek doğruluk, uzun ömür, düşük sıfır kayması ve düşük bakım ihtiyacı önemli avantajlarıdır. Buna karşılık maliyetlerinin yüksek olması ve mekanik darbelere karşı hassasiyet dezavantaj olarak değerlendirilebilir.

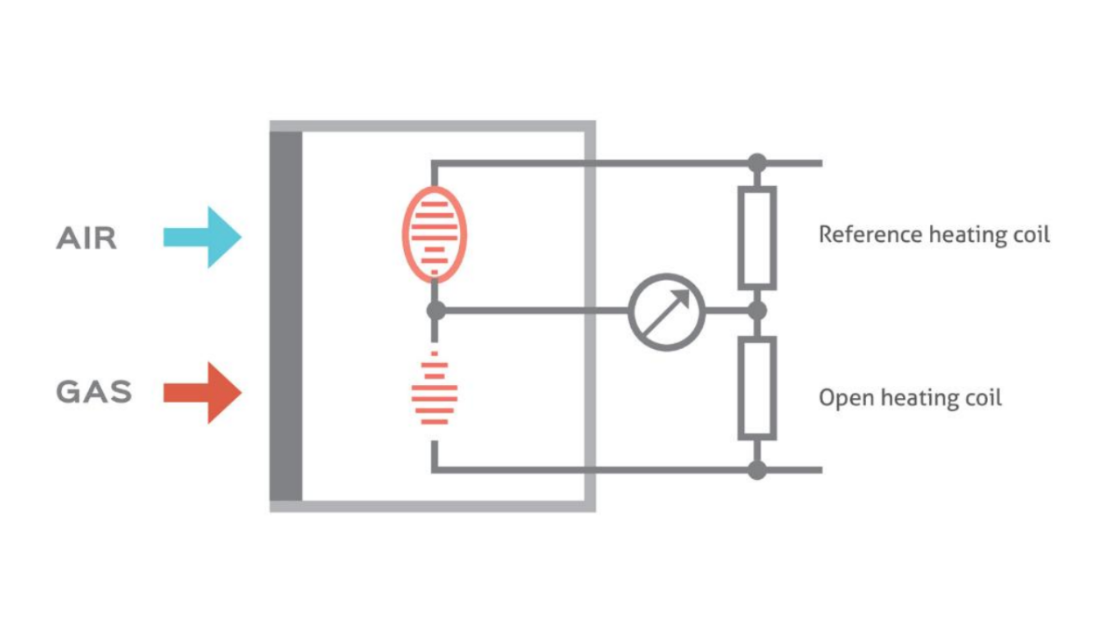

Katalitik (Pellistor) Sensörler
Pellistor sensörler, yanıcı gazların algılanmasında kullanılan klasik ve yaygın bir teknolojidir. Platin sargı içeren gözenekli seramik yapı elektrik akımıyla ısıtılır. Yanıcı gaz varlığında katalitik reaksiyon ile sıcaklık artışı oluşur; bu da sensör direncinde değişime neden olur ve elektronik olarak değerlendirilir.
Çok yönlü kullanım, lineer sinyal çıkışı ve uygun maliyet avantaj sağlar. Ancak seçiciliklerinin düşük olması, zamanla sıfır kayması (zero drift) ve bazı kimyasallarla “zehirlenme” riski, uygulama tasarımında dikkate alınmalıdır.

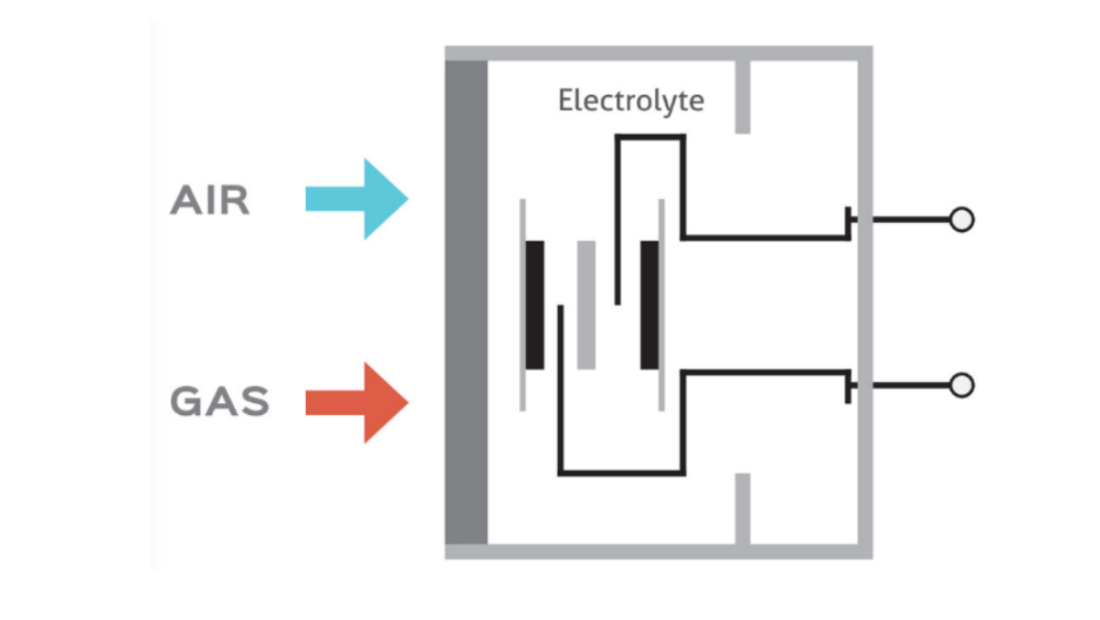

Elektrokimyasal (EC) Sensörler
Elektrokimyasal sensörler, özellikle toksik gazların (ör. CO, NO2, H2S vb.) algılanmasında yüksek hassasiyet sunar. Sensör içerisinde ölçüm, referans ve karşı elektrotlar elektrolit ile temas halindedir. Gaz sensöre difüze olduğunda oksidasyon/indirgenme reaksiyonu oluşur; reaksiyon sonucu oluşan akım ölçülerek konsantrasyon hesaplanır.
Yüksek duyarlılık, hızlı tepki, lineer ölçüm karakteristiği ve ekonomik oluşu öne çıkan avantajlardır. Buna karşın sensör ömrünün sınırlı olması, yaşlanmaya bağlı performans düşüşü ve bazı ortamlarda zehirlenme riski nedeniyle düzenli bakım ve kalibrasyon planı kritik önem taşır.

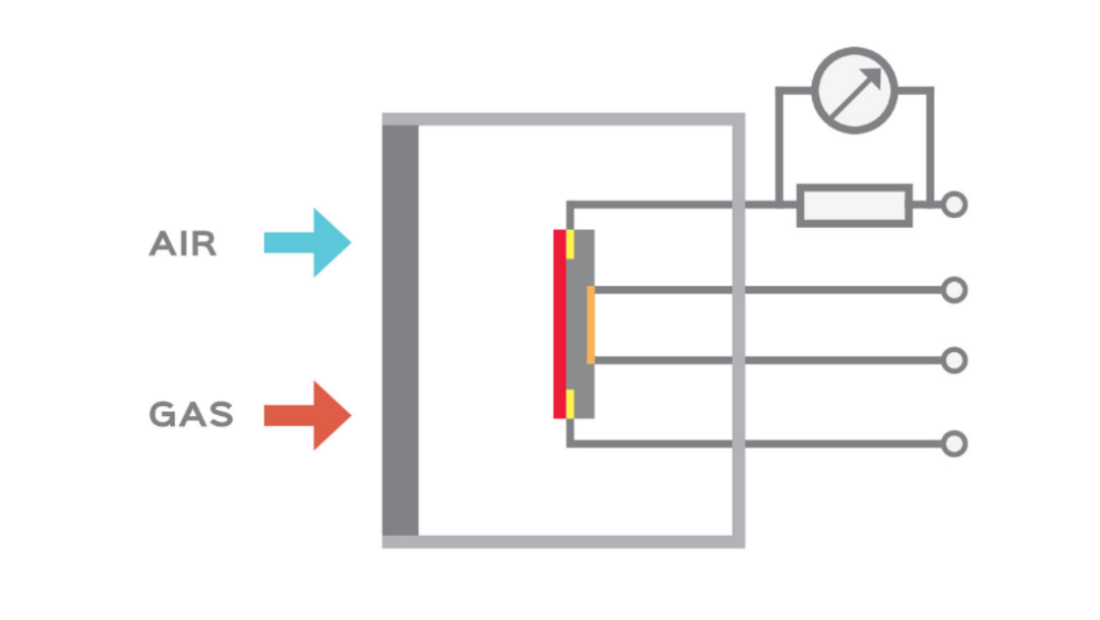

Yarı İletken (Semiconductor) Sensörler
Yarı iletken sensörler, belirli bir sıcaklığın üzerinde iletken hale gelen sensör yüzeyinde gaz moleküllerinin oluşturduğu direnç değişimini ölçer. Bu teknoloji düşük maliyet, dayanıklılık ve çok amaçlı kullanım avantajı sağlar.
Bununla birlikte seçiciliklerinin düşük olması, doğruluğun sınırlı kalması, lineer olmama ve sıcaklık değişimlerinden etkilenme gibi dezavantajları vardır. Bu nedenle kullanım senaryosu; hedef gaz, ortam şartları ve istenen ölçüm doğruluğu ile birlikte değerlendirilmelidir.

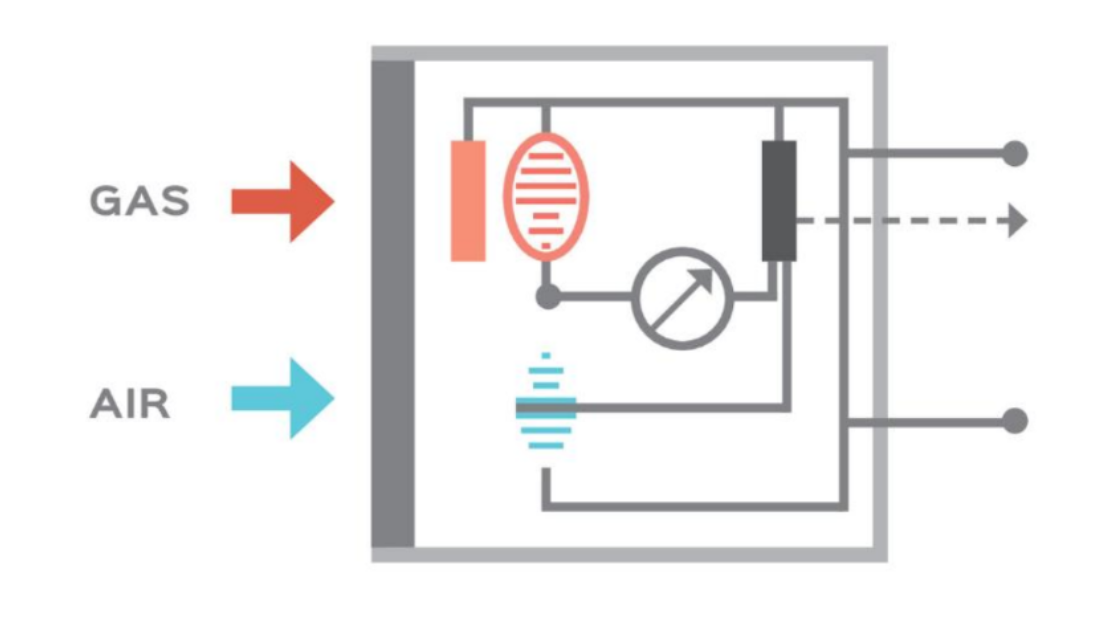

MPS (Molecular Property Spectrometer) Sensörler
MPS sensörler, modern gaz algılama teknolojilerinin ileri örneklerinden biridir. Temelinde MEMS (Micro-Electro-Mechanical Systems) yapısı bulunur. Sensör içerisindeki mikro ısıtma plakası ve hassas sıcaklık ölçümü sayesinde, gaz karışımının termodinamik özelliklerindeki değişim algılanır. Bu değişim, ısıtma gücü ihtiyacı ve plaka sıcaklığı üzerinden ölçüme dönüştürülür; ayrıca çevresel koşullar bir çevresel sensör ile izlenir.
Yanıcı gazlar ve A2L sınıfı soğutucu akışkanlar gibi uygulamalarda öne çıkan MPS teknolojisi; bakım gerektirmeyen yapı, 15 yılı aşabilen hizmet ömrü, yüksek doğruluk, tekrar edilebilirlik ve zehirlenmeye karşı dayanım avantajları sunar. En belirgin dezavantajı ise yüksek maliyettir.

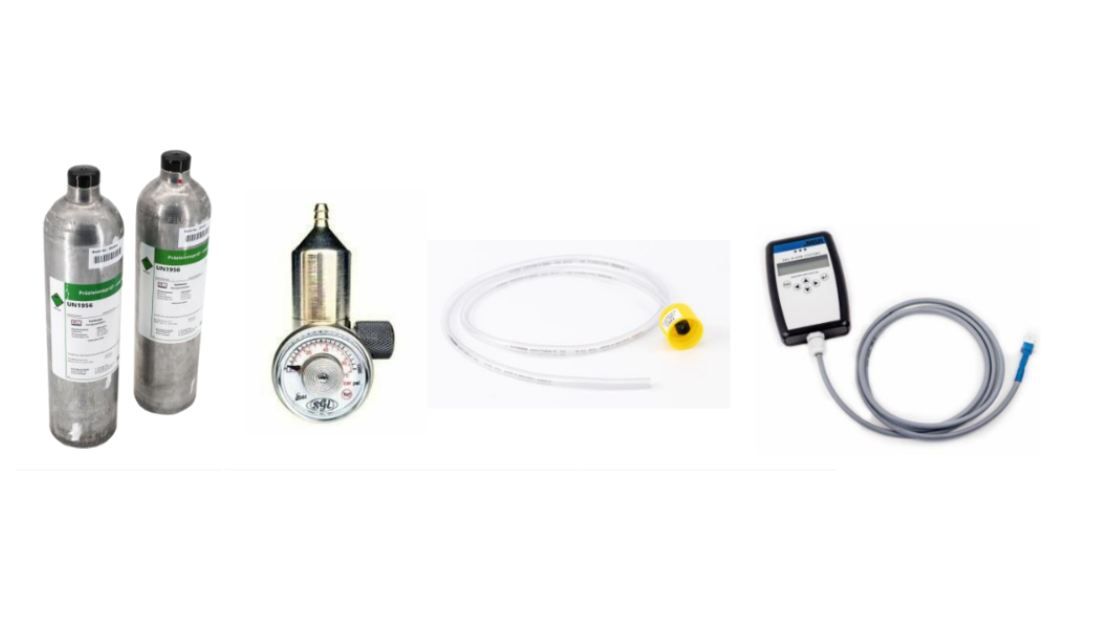

Kalibrasyon, Ömür ve Seçim Kriterleri
Her sensör teknolojisinin kalibrasyon gereksinimi, ömrü ve işletme maliyeti farklıdır. Sensör seçimi yapılırken yalnızca ilk yatırım maliyeti değil; kalibrasyon sıklığı, run-in (alışma) süresi, kalibrasyon maliyetleri ve toplam hizmet ömrü birlikte değerlendirilmelidir. Doğru sensör seçimi, hem güvenliği artırır hem de toplam sistem maliyetini düşürür.
Sonuç olarak; infrared (NDIR), pellistor, elektrokimyasal, yarı iletken ve MPS sensörlerin her biri farklı ihtiyaçlara cevap verir. Profesyonel bir risk analizi ve uygulamaya özel sensör seçimi; güvenli, uzun ömürlü ve sürdürülebilir bir gaz algılama sisteminin temelini oluşturur.
Kaynakça : MSR Electronic
