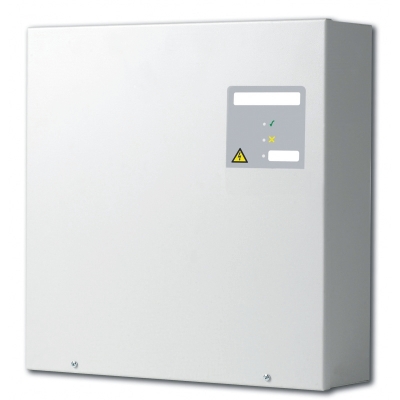

C-TEC BF562-5 - 24V 5A EN54-4 Onaylı Switch Mode Güç Kaynağı
 C-TEC BF562-5 - 24V 5A EN54-4 Onaylı Switch Mode Güç Kaynağı
  • C-TEC BF562-5 24V 5A Switch Mode Dijital Hibrit Güç Kaynağı , yük ihtiyaçları doğrultusunda kullanıcı tarafından konfigüre edilebilen akıllı bir EN54-4 Onaylı güç kaynağıdır. PSU PCB kartının üzerinde tehlikeli gerilimler içeren kısımları koruyan plastik kapak bulunur. Ayrıca herhangi bir hata durumunda konum değiştiren hata röle çıkışları bulunmaktadır.

    Besleme Durumu , Genel Hata , Hata Çeşidi ve Yardımcı Donanımların Hata Durumlarını Gösteren Gösterge LED lambaları bulunmaktadır. İki farklı akü şarj akımı seçimi , yük durumuna uygun olarak optimize edilebilen akü hata empedans limiti özelliği akünüzün ömrünü uzatır.

    Şebeke kesintisi simülasyonu modu , Bütünleşik Sıcaklık Sensörü ve opsiyonel uzak sıcaklık sensörü. Güvenlik sistemleri uygulamaları için EN50131-6 standardının 1-4 sınıfları ile uyumludur. BF562-5/E modeli ürünün kutusuz modelidir.

  • Genel Özellikler
  • LPCB ve VdS tarafından EN54-4/A2 onaylıdır
  • İki Farklı Seçilebilir Akü Şarj Akımı .
  • Şebeke Kesintisi Simülasyonu
  • Dahili Sıcaklık Sensörü
  • Güvenlik Sistemleri Uygulamaları İçin EN50131-6 1-4 uyumlu



Kullanım Alanları

Işın Tipi Duman Dedektörleri , otomatik telefon arayıcılar , kanal tipi duman dedektörleri , havalandırma sistemleri , sirenler gibi ayrıca 24V besleme gerektiren cihazların beslenmesinde kullanılması için idealdir.

PSU Konfigürasyonu

BF562-5 çıkış akımı yük ihtiyaçlarına göre , BF423 cihazı veya PC kullanılarak konfigüre edilebilmektedir. Konfigürasyon parametlerleri arasında değişken gerilim - sıcaklık , akü şarj akımı oranı (mA) akü empedansı ve konfigüre edilebilir giriş çıkış ayarlamaları bulunmaktadır.

PSU Durum LED Göstergeleri (PSU PCB kartının üzerinde bulunur)

  • 1 yanıp sönme = Şebeke Kesintisi.
  • 2 yanıp sönme = Akü Gerilimi Zayıf.
  • 3 yanıp sönme = Akü Gerilimi Kritik Seviyede.
  • 4 yanıp sönme = Şarj Hatası.
  • 5 yanıp sönme = Sorunsuz Şarj (Akü ya sorunsuz şarj olmaktadır).
  • 6 yanıp sönme = Akü takılı değil
  • 7 yanıp sönme = Akü Direnci Hatası
  • 8 yanıp sönme  = Çıkış Aşırı Gerilim Noktasında.

Akü Hata İzleme Özelliği

BF562-5 güç kaynağı , akü hatalarının izlenmesinin zorunlu olduğu EN54-4/A2 standardı ile tam uyumludur. Akü hataları , akü akımının yüke tam olarak aktarılıp aktarılmadığı ile doğrudan ilişkilidir. Örneğin şarjsız bir şekilde uzun süre depolanan veya uzun sevk edilme süreleri sebebiyle , akü iç dirençleri yükselir. Eğer güç kaynağına böyle bir akü takılmışsa EN54-4/A2 standardına göre güç kaynağının hata durumuna geçmesi zorunludur..

Teknik Özellikler
Sertifkalar & Uygunluklar : LPCB & VdS tarafından EN54-4/A2 Onaylı
Uygulama ve Çalışma Şekli : Şebeke beslemesiyle tam regüleli 24V 5A çıkış verebilen , metal kutulu yardımcı güç kaynağıdır. EN54-4 Tam uyumluluğa sahiptir. Herhangi bir hata durumunda konum değiştiren tek kutuplu kuru kontak çıkışına sahiptir.
Şebeke Besleme Gerilimi : 230V 50/60Hz.
Şebekeden Çekilen Maksimum Akım : 1.3A maksimum
Toplam Maksimum Çıkış Akımı Limiti : 5A (Maks.Sürekli Çıkış)
Çıkış :

I maks.a: 4,6A veya 4A seçilebilir. Yükün I max.akımından fazla olması durumunda akü şarjı geçici olarak durdurulur. I.max.b: 5A, CONN6 ile şarj durdurulur. BF423 Cihazı ile çıkış akımı ayarlanabilmektedir.
Akü Şarj Kapasitesi : 4 Ah dan 17 Ah. e kadar BF423 ile konfigüre edilebilir.
Maksimum Akü Boyutu ve Tipi : 7Ah - 17Ah.
Göstergeler : 3 Harici Gösterge - Besleme Durumu (Yeşil); Genel Hata Durumu (Amber); Yardımcı Hata Durumu (Amber) ve 2 Dahili Gösterge - Tehlikeli Gerilim Durumu (Kırmızı ) ve PSU Durumu (Amber).
Bağlantılar : Şebeke Girişi (CONN1); Besleme Çıkışı (CONN3); Akü Girişi (CONN3); Hata Durum Röles,(CONN4); Şarj Durdurma (CONN5). Akü Şarj Akım Köprüsü (PLK1); Akü İzleme On/Off Köprüsü(PLK2); Yüksek Sıcaklık Çıkışı (PL2).
Genişleme Bağlantıları : PL3 Terminaline Harici bir Termistör Bağlanabilir.
Boyutlar : 404 W x 404 H x 110 D mm.
Kasa : Metal Gövde ve Kapak ; RAL7035
IP Koruma Sınıfı : IP30 (Sadece iç ortamda kullanılmak üzere tasarlanmıştır).
Ağırlık : 5kg (aküler hariç).
Çalışma Sıcaklığı & Nem : -5ºC to +40ºC. Max relative humidity: 95%.
