3MK-PFD1 Su Baskını Dedektörü
3MK-PFD1 Su Baskını Dedektörü; ev ve işyerlerinde su baskınlarına karşı erken uyarı sağlamak, alarm sistemlerine entegre olmak ve kritik alanlarda 7/24 izleme yapmak için tasarlanmış, dahili 85dB sirenli ve kuru kontak çıkışlı profesyonel bir çözümdür. Su depolarında çoklu seviye sensörü olarak, gemilerde ve teknelerde su kaçaklarını kontrol etmek için, fabrikalarda iletken sıvı varlığının ölçülmesinde kullanılabilir.
NO ve NC kontak çıkışları sayesinde 3MK-PFD1; yangın alarm paneli, hırsız alarm paneli, BMS, otomasyon sistemi, uzaktan izleme ekipmanı veya uygun selenoid vana kontrol senaryolarına bağlanabilir. Bu yapı, sadece alarm vermekle kalmayıp su hattının otomatik kapatılması gibi müdahale senaryolarının da kurulmasına yardımcı olur.
Sigorta sektöründeki değerlendirmelerde su baskını kaynaklı maddi kayıpların, yıllık ortalamalarda yangın hasarlarını aşabildiği görülür. Bankacılık, veri merkezleri, GSM baz istasyonları ve internet servis sağlayıcıları gibi kritik operasyonlarda ise su baskınının yol açacağı kesinti; iş ve veri kaybı açısından telafisi zor sonuçlar doğurabilir.
Kuru Kontak Çıkış
1 adet NO ve 1 adet NC kontak çıkışı ile alarm paneli, BMS, otomasyon sistemi veya selenoid vana entegrasyonu sağlar.
Dahili 85dB Siren
Standalone kullanımda lokal sesli alarm vererek su kaçağı veya su baskını durumunun erken fark edilmesine yardımcı olur.
500 m Prob Kablo İmkanı
Prob kablosu uygulamaya göre uzatılabilir ve riskli bölgelerin daha esnek şekilde izlenmesini sağlar.
Selenoid Vana Kontrolü
Röle çıkışı üzerinden uygun kontrol devresiyle su selenoid vanasına kapatma komutu gönderilebilir.
Genel Özellikler
- Her türlü iletken sıvıyı tespit: Noktasal su ve iletken sıvı algılama uygulamaları için uygundur.
- Mikrokontrolör tabanlı tasarım: Kararlı ve güvenilir çalışma için elektronik kontrol mimarisi sunar.
- Dahili 85dB alarm: Standalone kullanım için güçlü dahili siren ile lokal uyarı verir.
- Uzun prob kablosu: Maksimum 500 metre prob kablo uzunluğu ile farklı saha uygulamalarına uyarlanabilir.
- 3 saniye algılama gecikmesi: Yanlış alarm riskini azaltmaya yardımcı olur.
- Güç kontrolü: 250V 10A anahtarlama imkanına uygun röle çıkışı sunar.
- Akıllı sıvı algılama probu: Sıvıya ilk temas noktasında algılama sağlar.
- Alternatif işaret ile algılama: Hat üzerinde kararlı algılama yaklaşımı sağlar.
- Entegrasyon: Yangın alarm paneli, hırsız alarm paneli, BMS ve otomasyon sistemlerine bağlanabilir.
- Hat kontrol imkanı: İzleme ve kontrol senaryolarına uygun yapı sunar.
Entegrasyon Senaryoları
- Daha güçlü harici siren sürme
- Su selenoid vanasını kapatarak otomatik müdahale
- Merkezi alarm sistemine kuru kontak üzerinden entegrasyon
- Yangın alarm paneline teknik alarm veya yardımcı alarm girişi olarak bağlama
- Hırsız alarm paneline 24 saat izlenen teknik zone olarak bağlama
- BMS, otomasyon, PLC veya uzaktan izleme sistemlerine su kaçağı bilgisi aktarma
3MK-PFD1 Nerelerde Kullanılır?
- Evler, villalar, apartman daireleri ve mutfak/lavabo altları
- İşyerleri, ofisler, mağazalar ve depolar
- Veri merkezleri, sistem odaları ve server odaları
- GSM baz istasyonları ve haberleşme odaları
- Arşiv odaları ve değerli evrak depoları
- Kazan daireleri, pompa odaları ve hidrofor alanları
- Klima drenaj hatları ve mekanik tesisat alanları
- Gemiler, tekneler ve marin uygulamalar
- Fabrikalarda iletken sıvı varlığı izleme uygulamaları
Su Baskını Dedektörü Uygulamasında Dikkat Edilmesi Gerekenler
Öncelikle risk değerlendirmesi yapılmalı ve olası su kaçaklarının sebebi ile oluşabileceği noktalar tespit edilmelidir. Binalarda su kaçağı riski olan yerler özetle; şebeke içme suyunun dolaştığı hatlar, lavabo/sayaç vb. bağlantı noktaları, kanalizasyon atık su bağlantıları, klima/ısıtma-soğutma cihazları, yer altı suları ve yağmur sularının çatı/oluklardan bina içine sızma ihtimalidir.
Bu kadar çok riskli durum varken “hiç yaşamayız” düşüncesi gerçekçi değildir. Bu nedenle riskli alanlar, su kaçağına karşı sürekli izlenmelidir. 3MK-PFD1, bu izlemeyi 7/24 kesintisiz şekilde destekleyen bir çözümdür.
Sıvı Algılama Sistemi Nedir?
Bilgi işlem odaları, güç dağıtım odaları, arşivler gibi; sıvı kaçağı durumunda bulunduğu ortama ciddi zarar verebilecek alanlarda, sürekli sıvı varlığını izleyip kaçak oluştuğunda erken uyarı sağlayan sistemlere “sıvı algılama sistemi” denir.
Uygulama Videosu
Akıllı Sıvı Kaçak Algılama Probu
3MK su baskını dedektörlerinde kullanılan prob, suya ilk temasın gerçekleştiği noktada suyun varlığını algılamak için tasarlanmıştır. Dayanıklı yapısı sayesinde uzun süreli kullanımda performans düşüşü hedeflenmez.
- Su Algılama Yeteneği: Suya temas ettiğinde hızlı ve güvenilir algılama sağlar.
- Hassasiyet: Sıvı varlığını algılamak için yüksek hassasiyet yaklaşımı sunar.
- Su Geçirmezlik: Doğrudan suya temas eden yapı; suya maruz kalmada güvenilir kullanım hedefler.
- Dayanıklılık: Plastik kaplama yapı ile prob kablosunun paslanmasına karşı koruma sağlar.
- Kolay Montaj: Prob ürünle takılı gelebilir; ihtiyaç halinde ikinci prob bağlantısı kolayca eklenebilir.

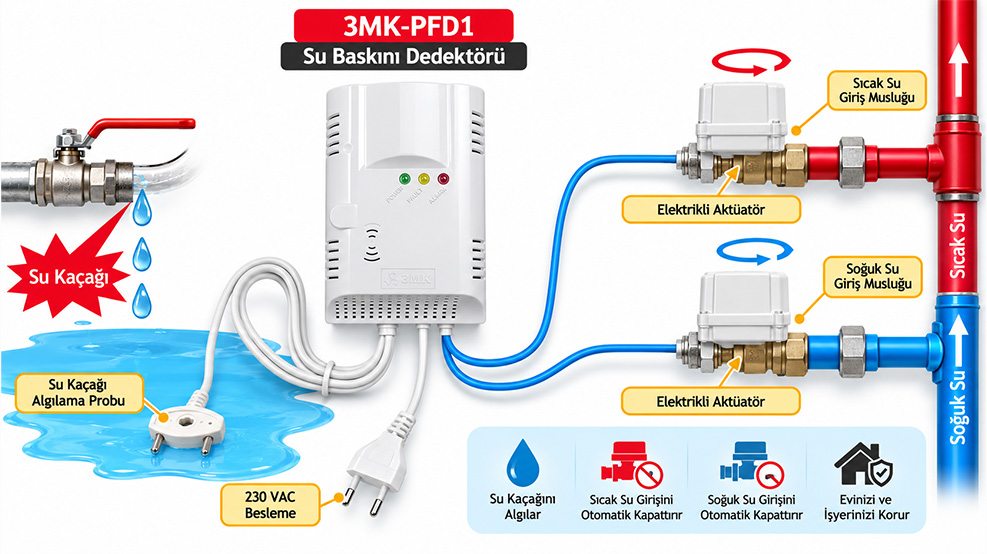

Uygulama Örneği
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | 3MK-PFD1 |
| Ürün Tipi | Kuru kontak çıkışlı su baskını / su kaçağı dedektörü |
| Besleme Gerilimi | 220VAC |
| Sıvı Algılama | Alternatif işaret ile algılama |
| Alarm Ses Seviyesi | 85dB @ 1 m |
| Göstergeler | POWER, ALARM, FAULT gösterge LED’leri |
| Algılama Gecikmesi | 3 saniye |
| Montaj Şekli | Duvar |
| Alarm Çıkışı | 1 x NO kontak, 1 x NC kontak |
| Röle | 250V 10A anahtarlama imkanı |
| Prob | Var |
| Standart Prob Uzunluğu | 1 metre |
| Prob Maksimum Kablo Uzunluğu | < 500 metre |
| Çalışma Sıcaklığı | -10°C ~ 50°C |
| Çalışma Nem Koşulları | 5 ~ 95% RH |
| Boyutlar | 85mm x 120mm x 46mm |
| Ağırlık | 430 gram |
Sıkça Sorulan Sorular
3MK-PFD1 Su Baskını Dedektörü su baskını anında suyu kesebilir mi?
3MK-PFD1, kuru kontak röle çıkışları vasıtasıyla uygun bir selenoid vanaya kapatma komutu gönderebilir. Böylece su kaçağı algılandığında otomatik müdahale senaryosu kurulabilir.
3MK-PFD1 Su Baskını Dedektörü nasıl sıvı kaçağını algılar?
3MK-PFD1 ana ünitesi, akıllı sıvı algılama probuna sürekli alternatif algılama işareti gönderir. Prob iletken sıvıya temas ettiğinde cihaz alarm durumuna geçer.
3MK-PFD1 alarm paneline veya BMS sistemine bağlanabilir mi?
Evet. NO ve NC kuru kontak çıkışları sayesinde yangın alarm paneli, hırsız alarm paneli, BMS, otomasyon sistemi veya uzaktan izleme ekipmanlarına entegre edilebilir.
3MK-PFD1 hangi alanlarda kullanılır?
Evler, işyerleri, veri merkezleri, arşiv odaları, GSM baz istasyonları, kazan daireleri, pompa odaları, su depoları, gemiler, tekneler ve fabrikalarda su kaçağı veya iletken sıvı varlığını erken algılamak için kullanılabilir.
