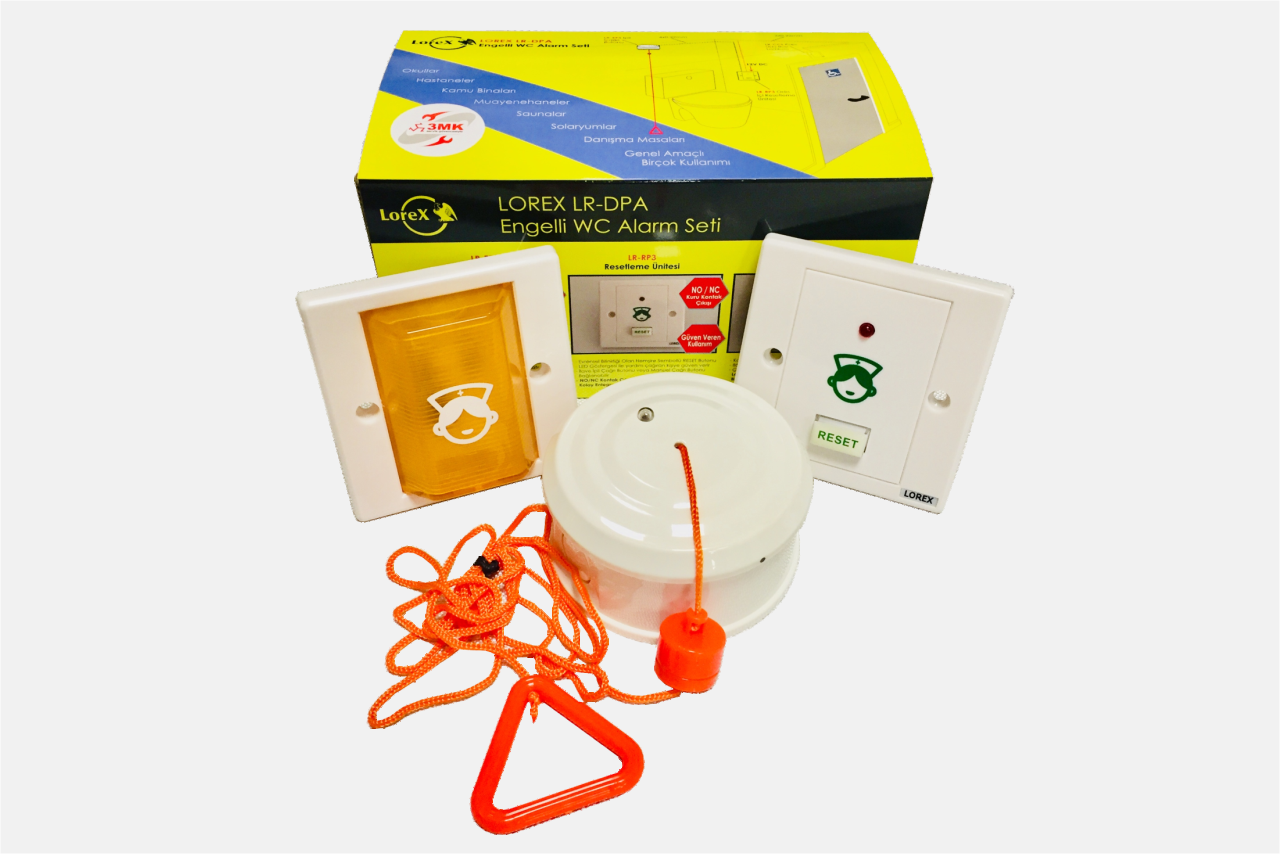

LOREX LR-DPA WC-Notruf in der Behindertentoilette
Überblick
LOREX LR-DPA ist das kleinste Familienmitglied in unserem Sortiment. Das Notruf-Set dient dem Hilferuf in WCs oder Nasszellen in Senioren- und Pflegeheimen sowie in WC-Anlagen öffentlicher Gebäude. Es stellt sicher, dass eine hilfsbedürftige Person im Notfall das zuständige Personal alarmieren kann.
Der durchdachte Aufbau des WC-Notruf-Sets erlaubt eine flexible Anordnung, die sich an die vorhandenen Räumlichkeiten anpasst. Die Ausführung orientiert sich an den sicherheitstechnischen Anforderungen nach DIN VDE 0834-1 (Rufanlagen in Krankenhäusern, Pflegeheimen und ähnlichen Einrichtungen) sowie den Vorgaben der Barrierefreiheit nach DIN 18040-1.
Sollte eine Person Hilfe benötigen, kann durch einfaches Ziehen an der Zugschnur (oder am Knauf) ein Ruf ausgelöst werden – im Stehen, Sitzen oder auch im ungünstigen Fall vom Boden aus liegend. Der Alarm wird außerhalb des WCs optisch/akustisch signalisiert und kann bei Bedarf an eine ständig empfangsbereite Stelle weitergeleitet werden.
Systemaufbau (Kabel-Notrufset)
Das WC-Notruf-Set (Kabel) besteht typischerweise aus:
• Signallampe / Lichtrufleuchte (außerhalb der Kabine)
• Zugtaster (Zugschnur) zur Rufauslösung
• Abstelltaster / Quittierung (im selben Raum)
Es eignet sich besonders für Neubauten oder Modernisierungen, bei denen eine Verkabelung vorhanden ist bzw. vorgesehen werden kann. Der Betreiber ist für das Schutzziel „Abwehr von Gefährdungen“ verantwortlich; die Rufweiterleitung muss zu einer ständig empfangsbereiten Adresse erfolgen.
Notrufanlagen in barrierefreien WC-Anlagen
In WC-Anlagen öffentlich zugänglicher Gebäude (z. B. Tankstellen, Hotelfoyers, Einkaufspassagen) muss gemäß DIN 18040-1 in der Nähe des WC-Beckens eine Notrufanlage angebracht werden. Sie sollte visuell kontrastierend gestaltet, taktil erfassbar und auffindbar sein und hinsichtlich ihrer Funktion auch für blinde Menschen eindeutig gekennzeichnet werden.
Der Notruf muss vom WC-Becken aus sitzend und vom Boden aus liegend ausgelöst werden können. Genau dafür ist die Zugschnur-Lösung des LR-DPA ausgelegt.
Eine Behinderten-Toilette-Alarmanlage ist ein Sicherheitssystem, das Personen mit eingeschränkter Mobilität in Notsituationen unterstützt und ihre Sicherheit erhöht – insbesondere in Bereichen, in denen schnelle Hilfe entscheidend ist.
Durchdachtes Detail: Deckenzug mit tiefer Basis
Zusätzlich verfügt das LR-DPA-System über einen Deckenzug mit tiefer Basis. Diese Designwahl berücksichtigt typische Badezimmerbedingungen und reduziert Bedenken hinsichtlich potenzieller Wassereinwirkung. Die tiefe Basis dient als Schutzmaßnahme, um das Eindringen von Wasser zu erschweren und die Gesamthaltbarkeit des Systems zu verbessern.
Komponenten & Zubehör
3MK-EPS Notruf – Zugtaster
Der Zugtaster dient zur Rufauslösung in Bad oder WC und ist über eine lange Zugschnur auch vom Boden aus erreichbar. Damit kann eine Person in einer Notsituation Hilfe anfordern, indem sie den Taster zieht oder betätigt.
LR-RP3 Fernrücksetzung (Abstelltaster)
Der Abstelltaster dient zum Abstellen aktiver Rufe und wird im selben Raum wie der Zugtaster installiert. Entwickelt für den Einsatz neben dem WC, ermöglicht das Gerät ausgelöste Rufe direkt am Auslöseort zurückzusetzen.
LR-CCL Lichtrufleuchte mit Sirene
Das Rufmodul signalisiert über eine Signalleuchte und einen integrierten Summer, dass eine Person Hilfe benötigt. Es wird als zusätzliche akustische und optische Signalgebung außerhalb des WCs eingesetzt und üblicherweise oberhalb der WC-Tür installiert.
Video
Rufeinrichtung Behinderten-WC Baugruppe: Anschlussbeispiel
Technische Daten
| Artikelnummer | LR-DPA |
| Anwendung | Behinderten-WC / Nasszellen – Notruf (kabelgebunden) |
| Rufauslösung | Zugschnur / Knauf (vom WC sitzend und vom Boden liegend möglich) |
| Signalierung | Optisch/akustisch außerhalb der Kabine (je nach Konfiguration) |
| Normhinweis | DIN VDE 0834-1 / DIN 18040-1 (anwendungsbezogen) |
Hinweis: Die genaue Ausführung (Komponenten/Weiterleitung) wird projektspezifisch festgelegt.
