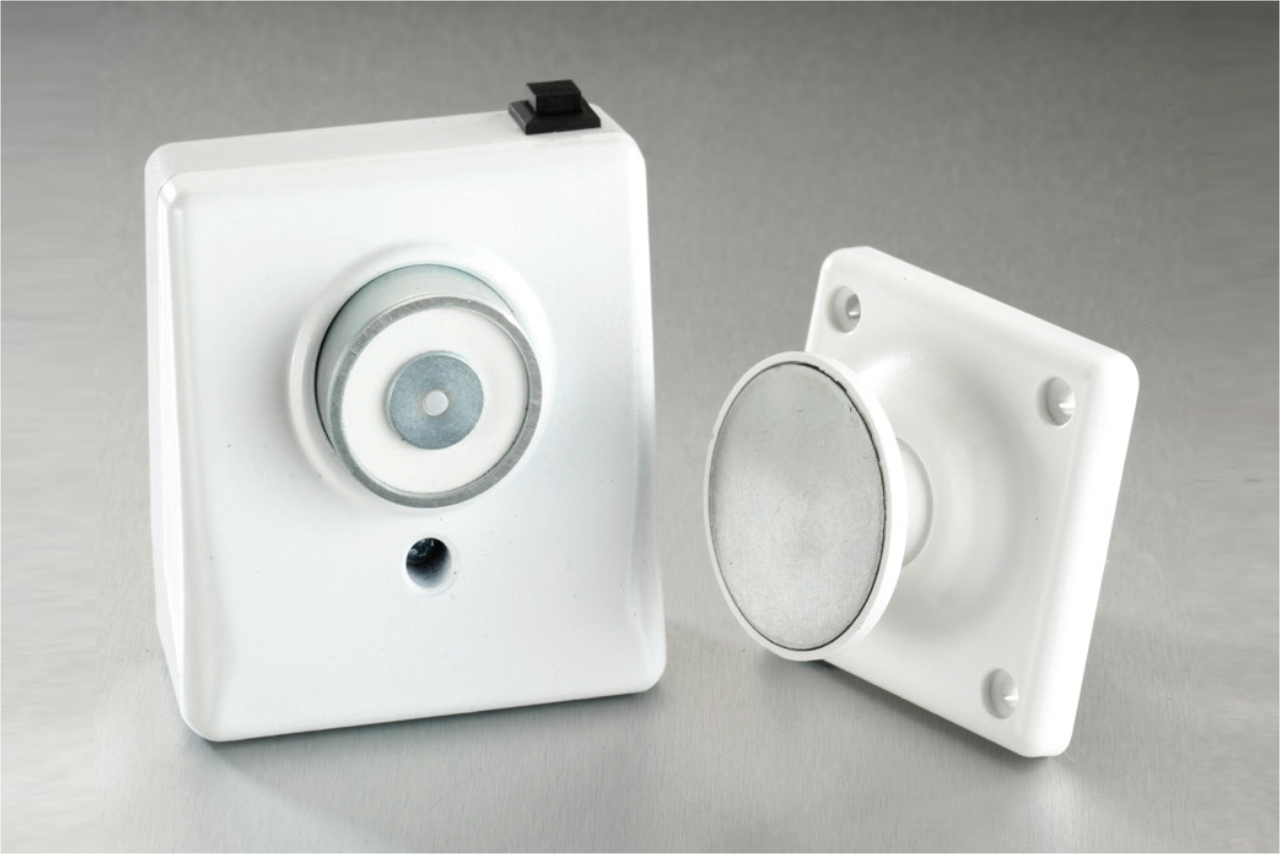

Geofire Türhaftmagnet für Feststellanlagen
Türhaftmagnete werden als Feststellvorrichtung eingesetzt, um Feuerschutzabschlüsse in geöffnetem Zustand zu halten. Die Türhaftmagnete müssen mit einem Rauchmeldesystem gekoppelt sein. Dieses schaltet im Brandfall den Haltestrom ab, so dass die Türen schließen.
Geofire bietet eine Vielzahl von Türhaftmagneten für unterschiedlichste Anwendungsbereiche – in diversen Haftkräften und Bauformen. Dies gilt auch für die dazu erforderlichen Ankerplatten.
Geofire Elektromagnete sind Feststellvorrichtungen, die Feuerschutzabschlüsse und Rauchschutztüren im geöffneten Zustand halten. Im Brandfall wird die Feststellvorrichtung nach Erkennen des Brandes durch den Brandmelder von der Auslösevorrichtung abgeschaltet. Die Feststellung muss auch von Hand ausgelöst werden können.
Hinweis (Richtlinien Feststellanlagen): Bei Verwendung von Elektromagneten ist hierzu ein Handauslösetaster erforderlich. Der Taster muss rot sein und die Aufschrift „Tür schließen“ tragen, sich in unmittelbarer Nähe des Abschlusses befinden und darf durch die festgestellte Tür nicht verdeckt werden.
Allgemeine Funktionen
- Feststellvorrichtung zum Offenhalten von Brand- und Rauchschutztüren
- Freigabe im Brandfall durch Abschaltung des Haltestroms via Brandmelde-/Rauchmeldesystem
- Varianten: 24V DC oder 230V AC
- Haftkräfte: 200N oder 500N (je nach Ausführung)
- Feuerbeständiges ABS-Gehäuse, IP51, geringe Remanenz (Resthaltekraft 0)
- Geeignet für öffentliche Zugangsbereiche (z. B. Krankenhäuser, Büros, Hotels, Pflegeeinrichtungen)
Anwendungsbeschreibung
Elektromagnetische Feststellvorrichtungen für Brandschutztüren sind dafür vorgesehen, Brandschutzabschnitte in Bereichen offen zu halten, für die ein einfacher, nutzer- und anwendungsfreundlicher Zugang gewünscht oder notwendig ist. Sie können zusammen mit geeigneten Feststellanlagen und Brandmeldesystemen verwendet werden.
Wenn ein Alarm ausgelöst wird, wird die Stromversorgung zur Türfeststelleinrichtung unterbrochen. Dadurch kann die mit einer automatischen Selbstschließeinrichtung (Türschließer) ausgestattete Brandschutztür automatisch schließen. Für die manuelle Auslösung (ohne Auslösen des Feueralarms) sind – je nach Ausführung/Anlage – Drucktaster bzw. Handauslösetaster vorgesehen.
Die Aufputz-Montage ist für viele Installationssituationen geeignet. Ein Abdrückbolzen kann Remanenz minimieren. 230VAC-Ausführungen können EMV-Filter enthalten und sind CE-gekennzeichnet. Interne Dioden können eventuelle EMF-Rückkopplungen beim Ausschalten ableiten, wodurch der Verschleiß am Steuergerät reduziert werden kann.
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Nennspannung | 24V DC oder 230V AC |
| Haftkraft | 200N oder 500N |
| Energieverbrauch | 1,15 W |
| Resthaltekraft | 0 |
| Umgebungstemperatur | 0 – 40 °C |
| IP-Rate | IP51 |
| Gehäuse | Feuerbeständiges ABS |
| Gewicht | 360 g / 500 g |
Bestellcodes
- 200N: 87-0370 (24Vdc) · 87-0371 (230Vac)
- 500N: 87-0551 (24Vdc)
- 2-31-0307-N237 – Low Profile – 200N – 15º
- 2-31-0310-U005 – Adjustable – 200N – 30º
- 2-31-0507-Z003 – Sprung – 500N – 15º
- 2-31-0507-Z001 – Adjustable – 500N – 30º
- 2-31-0507-Z011 – Low Profile – 500N – 15º
